静压液位变送器好用吗,特点功能安装介绍

作者:华恒仪表 发布日期: 2020-08-17 二维码分享

  静压液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方为用户轻松地使用提供了方便。4~20mA、0~5v、0~10mA等标准信号输出方由用户根据需要任选。

  静压液位变送器优点:

  1.固态结构,无可动部件,高可靠性,使用寿命长;

  2.从水到污水,从油到粘度较大的液体都可以进行高精度测量,不受介质起泡、沉积等影响;

  3.附带多用途安装支架,安装使用方便;

  4.具有良好的抗干扰、防雷电能力;

  5.具有电源反极性保护及过载限流保护;

  6.新型材料不易疲劳磨损,抗振动、冲击、过载能力强。

  静压液位变送器是基于所测液体静压与该液体的高度成比例的原理,采用国外先进的隔离型扩散硅敏感元件的压阻效应,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号。适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

  当液位变送器投入到被测液体中某一深度时,传感器>迎液面受到的压力公为:Ρ=ρ.g.H+Po

  中:

  P:变送器迎液面所受压力

  ρ:被测液体密度

  g:当地重力加速度

  Po:液面上大气压

  H:变送器投入液体的深度

  同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压Po与传感器的负压腔相连,以抵消传感器背面的Po,使传感器测得压力为:ρ.g.H,显然,通过测取压力P,可以得到液位深度。



  静压液位变送器的特点

  1、宽范围的温度补偿。

  2、稳定性好,精度高,性能/价格比高。

  3、具有电源反相极性保护及过载限流保护。

  4、直接投入到被测介质中,安装使用相当方便。

  5、固态机构,无可动部件,高可靠性,使用寿命长。

  6、从水、油到粘度较大的糊状都可以进行高精度测量,不受到被测介质起泡、沉积、电气特性的影响。

  静压液位变送器的应用

  静压液位变送器主要应用于城市给排水、水库、河流、海洋、储油罐、装存糊状物或泥浆的罐及石油、化工、电厂等部门的水位及其敞开容器液体测量、被测液体介质无论是水、油、酸、碱及粘稠性液体都能测量,这是工矿企业工业过程检测控制系统中理想的液位变送仪表。

  一、静压液位变送器简介:

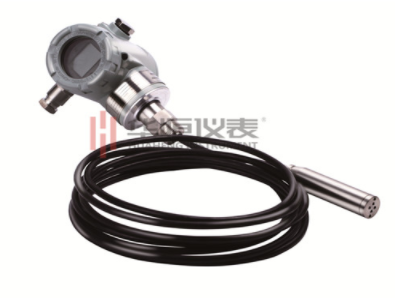

  静压液位变送器的两线制液位变送器由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。静压液位变送器的探头构造是一个不锈钢筒芯,底部带有膜片,并由一个带孔的塑料外壳罩住。静压液位变送器的液位测量实际上就是在测探头上的液体静压与实际大气压之差,然后再由陶瓷传感器和电子元件将该压差转换成4~20mA输出信号。静压液位变送器具有性能可靠,安装简单和使用方便的特点。静压液位变送器:有沉入缆结构,沉入杆结构,直装螺纹旋入结构,直装法兰结构,均具隔爆型和本安型。

  二、静压液位变送器技术优势:

  静压液位变送器最大200m量程,不锈钢探头、陶瓷隔膜、橡胶密封,长期稳定性≤0.15%/年,防爆型可选。

  三、.静压液位变送器的种类:

  静压液位变送器是一种测量液位的压力传感器.静压液位变送器(液位计)是基于所测液体静压与该液体的高度成比例的原理,采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA/1~5VDC)。

  静压液位变送器(液位计)适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构,简单的调校和灵活的安装方为用户轻松地使用提供了方便。4~20mA、0~5v、0~10mA等标准信号输出方由用户根据需要任选。

  四、功能特点:

  稳定性好,满度、零位长期稳定性可达0.1%FS/年。在补偿温度0~70℃范围内,温度飘移低于0.1%FS,在整个允许工作温度范围内低于0.3%FS。

  具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时送器会自动限流在35MA以内。

  固态结构,无可动部件,高可靠性,使用寿命长。

  安装方便、结构简单、经济耐用。

  五、性能和优点:

  其机械结构对过载及腐蚀性介质具有高抵抗性

  高精度、长期稳定的陶瓷电容和进口扩散硅测量单元

  密封的电子模块及双滤波压力补偿系统可抵抗气候现场变化的影响

  电子模块可输出4...20mA信号并同时带有过压保护的模块

  选择集成的温度传感器Pt100可同时进行物位及温度的测量。

  六、技术指标:

  防爆标志:隔爆型dllCT6(不含乙炔),

  满度测量范围:杆0-2m缆0-20m

  精度等级:0.2级,0.5级

  长期稳定性:优于0.1%/年

  环境温度:-20~+30℃

  介质温度:-20~+60℃

  变送器防护等级:IP65

  传感器防护等级:IP68

  电源电压:24VDC;

  变送器输出:4~20mA

  变送器外壳材料:压铸铝合金

  静压液位变送器安装方式

  1、法兰安装:DN32(HG/T20592/2009)RF密封面

  2、无固定装置

  3、支架安装

       以上就是“静压液位变送器好用吗,特点功能安装介绍”的全部内容,如有疑问,可以随时联系我们。
