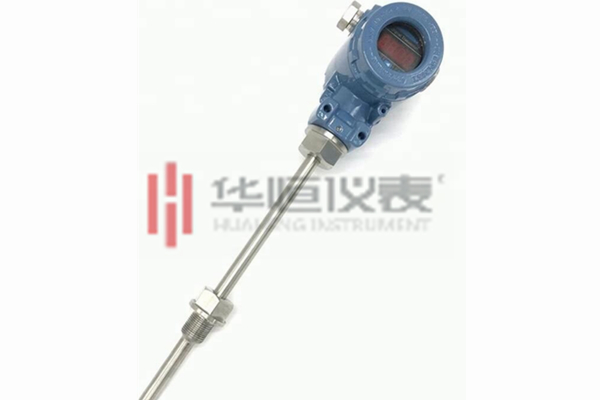

一体化温度变送器原理和使用要求

作者:华恒仪表 发布日期: 2020-11-24 二维码分享

  一、一体化温度变送器工作原理

  一体化温度变送器与工业热电偶、热电阻配套使用,采用二线制传输方式(两根导线作为电源输入和信号输出的公用传线)。一体化温度变送器将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号。可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

  热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器三线制方式输出。


  二、一体化温度变送器主要特点

  1、采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。

  2、现场安装在热电偶、热电阻的接线盒内使用,直接输出4~20mA、0~10mA的输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力。

  3、热电偶变送器具有冷端温度自动补偿功能。

  4、精度高、功耗低,使用环境温度范围宽,工作稳定可靠。

  5、适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用。

  6、智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能。

  7、智能型温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。

  三、一体化温度变送器使用要求

  (1)一体化温度变送器的使用注意:

  1、布线:安全火花回路的接线(输入信号线),必须是带有绝缘套或屏蔽的导线,并且和非安全火花回路的接线彼此隔离,以免互相混触。

  2、不同型号温度变送器按说明书接线,对于具有安全火花回路的防爆仪表接线时一定不能接错,并要仔细检查是否有短接或接错。

  3、使用温度变送器时,要特别注意普通型与本安型之分,普通型不能安装在危险区,本安型可以安装在危险区。

  4、热电阻变送器输入为三线制各连接导线的线路电阻应相等并处于同一环境温度内。

  (2)一体化温度变送器的维护常识:

  1、对于防爆仪表原则上不允许拆卸安全火花回路的元件和调换仪表接线,如需要更换,则应按防爆要求进行。

  2、定期检查时,为了精确地读出数据,要在输出端子之间,连接数字电压表进行测量,而不要拿掉安全火花回路线。

  3、仪表出现故障后,应停电进行检查,未查出故障不得送电。

  4、一体化温度变送器在运行中应保持清洁。
