压力传感器的螺纹类型

作者:华恒仪表 发布日期: 2020-12-08 二维码分享

  西安华恒仪表生产的压力传感器一般为M20*1.5螺纹。

  压力传感器的螺纹有很多种,常见的有NPT、PT、G、M,都是管螺纹。

  NPT是National(American)PipeThread的缩写,属於美国压力传感器标准的60度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-1991

  PT是PipeThread的缩写,是55度密封圆锥管螺纹,属惠氏压力传感器螺纹家族,多用於欧洲及英联邦国家.常用於水及煤气管行业,锥度规定为1:16。国家标准可查阅GB/T7306-2000

  G是55度非螺纹密封管螺纹,属惠氏压力传感器螺纹家族.标记为G代表圆柱螺纹。国家标准可查阅GB/T7307-2001

  M是公制普通螺纹,如M20*表示直径为20mm,螺距一般为1.5,

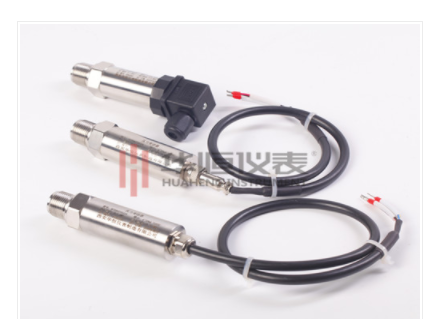

  压力传感器

  另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径,单位是英寸。行内人通常用分来称呼螺纹尺寸,一寸等于8分,1/4寸就是2分,如此类推。G好像就是管螺纹的统称(Guan),55、60度的划分属于功能性的,俗称管圆。螺纹由一圆柱面加工而成。

  ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管压力接头都是这样的,老国标标注为Rc

  公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是压力传感器螺纹最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。

  管螺纹主要用来进行压力管道的连接,其内外螺纹的配合紧密,压力传感器管螺纹有直管与锥管两种。公称直径是指所连接的压力管道直径,显然螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
