电容式压力变送器的调校方法

作者:华恒仪表 发布日期: 2020-09-17 二维码分享

  电容压力变送器(模拟型)的量程和零点等修改都是通过调整电位器完成,华恒仪表在本文详细介绍电容压力变送器(模拟型)零点、量程、迁移、线性和阻尼的调校方法,供大家借鉴参考。

  1、电容式压力变送器(模拟)的调校接线

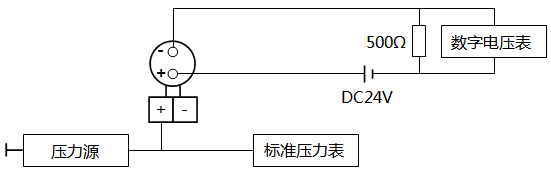

  电容式压力变送器(模拟型)的的调校接线如下图所示。用活塞式压力计作为标准表时,其既是压力源又是标准表,就不需要图中的标准压力表了。


  电容式压力变送器(模拟)的调校接线

  电容式压力变送器(模拟型)输出为4-20mA的电流信号,但电流表的精度有限,在调校中大多采用数字电压表测量标准电阻上的电压,间接得到测量结果。电容式压力变送器(模拟型)的输出理论值,计算时必须*到0.01%,其单位可用电流或电压。负载电阻250Ω时,输出电压值为1-5VDC。图中负载电阻为500Ω,输出电压值为2-10VDC,则可提高数字电压表读数的灵敏度。

  精度为0.2%电容式压力变送器(模拟型)其允许误差为:(5-1)V×(±0.002)=±8mV;(10-2)V×(±0.002)=±16mV;(20-4)mA×(±0.002)=±32μA。


  2、电容式压力变送器(模拟)的调校操作

  ①电容式压力变送器(模拟)零点、量程的调整

  电容式压力变送器(模拟型)的零点和量程都能连续调节,且调节的范围很宽,而其量程能在全测量范围中做连续的调节。由于电容式压力变送器(模拟型)输出为4-20mA,仪表的起始电流并非为“0”,因此调整量程时将影响零点值,无迁移时影响较小,量程调整影响零点的变化量和量程调整量的百分比大致相同。但零点和正负迁移调整对量程几乎没有影响。因此,电容式压力变送器(模拟型)调校前要先调至实际使用的量程,然后再调零点。必要时还应改变正负迁移开关的位置,以确定所需要的迁移方向,调校前要先把阻尼电位器反时针调到极限位置。

  调试实例:有一台电容式压力变送器(模拟型)原来的量程为6-30kPa,现要把量程改为30-40kPa,即正迁移30kPa,量程10kPa。其操作如下:

  A、先将迁移取消,即当输入压力为0时,调零点电位器使其输出为4mA,则量程已为0-24kPa。

  B、调量程使达到所需要的量程,由于是将量程减小,故应顺时针方向调量程电位器,使其在电容式压力变送器(模拟型)输入压力为0时,其输出为:4mA×(原有的量程24÷现需的量程10)=9.6mA,如果量程需要增大,如从10kPa改为24kPa,则需按逆时针方向调节量程电位器,并需在满度输出下调整,即在10kPa压力输入时,将电容式压力变送器(模拟型)输出调到:20mA×(原有的量程10÷现需的量程24)=8.333mA。

  C、重调零位,在没有压力输入时,其输出为4mA,此时电容压力变送器(模拟型)的量程已非常接近0-10kPa了。

  D、再检查满量程输出值,如有必要则再细调量程和零点,电容式压力变送器(模拟型)调零点不会影响量程,但调量程会影响零点,为了弥补影响,可超调25%,如输入压力为10kPa时,输出电流为19.900mA。可调量程电位器使输出为:19.900+(20.000-19.900)×1.25=20.025(mA)。由于量程增加了0.125mA,则零点电流将增加1/5×0.125mA。可调零点电位器使输出由20.025mA降至20.000mA。*后再进行一次量程和零点的调整即可。

  E、将零位正迁移到所需的量程起始点,即30kPa。如果迁移量不大时可按逆时针方向调节零点电位器,使其达到所需的量程起始点,但本例的迁移量较大,应切断电源,将迁移开关放至正迁移位置。然后通电再调零点,使其达到30kPa。

  ②电容式压力变送器(模拟型)正迁移、负迁移的调整方法

  在生产过程中要求某个工艺参数(压力、流量、液位等)稳定在一个给定值上,如果工艺参数波动的范围不太大时,可通过改变电容式压力变送器(模拟型)的量程来提高过程控制的质量及控制灵敏度,即电容式压力变送器(模拟型)的量程不是从零开始,而是从某一数值开始,如:有一台电容式压力变送器的量程是0-6kPa,而实际被测量参数的波动范围为3-4kPa,当被测参数变化60Pa时,如用原来的量程,则其变化量为:60÷6000=1%,如将量程改为3-5kPa,则被测参数同样变化60Pa时,其变化量则为:60÷2000=3%,可见电容式压力变送器(模拟型)输出的变化量是原来的3倍。

  我们将量程始点从0迁到3kPa称为正迁移,其迁移量为量程的1.5倍,但迁移量不能无限的增加,不能迁到超过*大测量范围,但也不能压缩到允许的*小量程以下。

  电容式压力变送器(模拟型)迁移调整步骤如下:

  A、在迁移前先调到需要的量程,如:需要3-5kPa的测量范围,则先将量程调到0-2kPa,然后再进行迁移。

  B、如果迁移量不大,当正迁移时,在不加输入压力的情况下,则可直接调零点电位器,使输出小于4mA,然后输入正迁移时的压力值,使变送器输出为4mA。

  C、迁移量过大时,则需拨动迁移开关,即根据正负迁移的需要来拨动正负迁移开关,然后输入给定的量程起始点压力,调节电位器使输出为4mA。

  D、*后校对测量上限,当输入压力为测量上限时其输出应为20mA,如有偏差可微调量程电位器。

  ③电容式压力变送器(模拟型)线性调整方法

  电容式压力变送器的线性在出厂时都已调到*佳状态,一般不用调整。如果量程改动较大,并要求在某一特定测量范围有很好的线性时,应做线性调整,其步骤如下:

  a、输入所调量程的中间测量范围的压力值,记下输出信号的理论值和实际值。

  b、输入所调量程的压力值,调整线性电位器使输出为:

  当实际值<理论值时,用加号;当实际值>理论值时,用减号。

  c、重新调整量程和零点。

  ④电容式压力变送器(模拟型)阻尼调整方法

  阻尼是用来抑制被测参效由于输入波动引起的输出快速波动。其时间常数为0.2-1.67s,出厂时阻尼器已反时针调整至极限位置,阻尼时间为0.2s。在应用中*好选择*短的阻尼时间,由于电容式压力变送器校准不受阻尼调整的影响,所以,*好在现场根据实际调整阻尼时间,顺时针转动阻尼器来选择所需要的阻尼时间。
