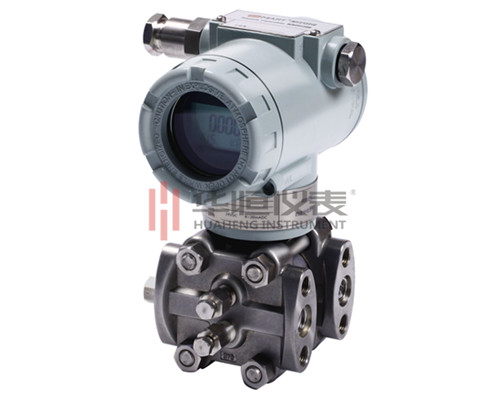

SMT3151TGP/TAP直装型压力/绝压变送器(T型)

简介—— 压力(表压)/绝对压力变送器,是以大气压(或真空)为参考端测量的压强信号,只有一个端口和工艺管道连接。

  • 压力变送器

详情内容/ Content details

手机扫一扫

产品简介:
      压力(表压)/绝对压力变送器,是以大气压(或真空)为参考端测量的压强信号,只有一个端口和工艺管道连接。
      其工作原理是硅单晶材料在受到外力作用产生极微小应变时,其内部原子结构的电子能级状态会发生变化,从而导致其电阻率剧烈变化,这种物理效应称为压阻效应。利用压阻效应原理,采用集成工艺技术经过掺杂、扩散,沿单晶硅片上的特点晶向,制成应变电阻,构成惠斯通电桥,就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。
      当压力直接或间接的作用在测量硅片的表面,使膜片产生微小的形变,测量硅片形变的高精度电路将这个微小的形变变换成为与压力成正比的电压信号,经过温度压力补偿,然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。
      由于测量膜片检测电路采用集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,方便各种复杂的工业环境现场使用。
技术性能:
      使用对象:液体、气体或蒸汽;
      测量范围:见选型规格表;
      输出信号:~20mA dc.输出,叠加HART协议数字信号(两线制);
      电    源:外部供电24V dc.,电源范围12V~45V;
      负载特性:详见右图。
危险场所安装:
      隔爆型ExdIIBT5Gb;(防爆证编号:CE16.1163);
      本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X);
      迁移特性:
      在.小量程(量程压缩比为40:1)时,.大正迁移零点是39/40倍的量程上限值, .大负迁移零点可以是量程下限值,绝对压力变送器无负迁移。(不管输出形式如何,正负迁移后,其量程上、下限均不得超过量程的极限)
      温度范围:
      电子线路板工作在:-40~85℃;
      敏感元件工作在:-40~85℃;
      储存温度:-40~85℃;
      带数字显示:-25~75℃(运行);
                :-40~85℃(无损坏);
      相对湿度:0~95%;
      超压极限:施加2~5倍的.大量程的压力变送器不损坏;
      容积变化量:小于0.16cm3;
      阻    尼: 时间常数在0.1~32.0s之间可调;
      启动时间:3s,不需预热。
技术指标:
      (在无迁移、316不锈钢隔离膜片及其他标准测试条件下。)
      精度:±0.1%,±0.075%;
      稳定性:.大量程范围的±0.2%/12个月;
      温度影响:包括零点和量程的温度误差为.大量程的±0.2%/20℃;
      电源影响:小于输出量程的0.005%/V;
      振动影响:在任意轴向上,频率为200Hz,误差为.大量程范围的±0.05%/g;
      负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响;
      安装位置影响:.大可产生不大于0.10kPa的零位误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。
应用及选型:
      普通型压力变送器是工业过程控制中.为常用的一种检测仪表,其广泛应用于各种自控系统,如航空航天、军工、石化、化工、油井、电力、船舶、建材、管道等众多行业。一般用在液体、气体或蒸汽的压力或绝对压力的测量,介质温度不太高,腐蚀性不强,粘稠度不高,不容易结晶等环境。
      选型注意:
      用户在选型前明确被测介质的温度,腐蚀性,测量范围,是否防爆,是否需要禁油处理,对于介质容易结晶或粘稠需要膜盒法兰连接等。



SMT3151TGP/TAP压力/绝对压力变送器选型规格表

型号

变送器类型

SMT3151TGP

SMT3151TAP

压力变送器

绝对压力变送器

代号

量程范围

1

2

3

4

5

6

7

8

9

0-3.535kPa

0-10100kPa

0-35350kPa

0-0.11.0MPa

0-0.353.5MPa

0-1.010MPa

0-2.121MPa

0- 4.141Mpa

0- 6.060MPa

代号

输出形式

E

线性输出4-20mAdc

SF

线性输出4-20mAdc+HART信号,现场全功能按键

F

MODBUS-485信号

代号

结构材料

引压接头

隔离膜片

灌充液

22

316不锈钢

316不锈钢

硅油

23

316不锈钢

哈氏合金C

硅油

24

316不锈钢

蒙乃尔

硅油

25

316不锈钢

硅油

26

316不锈钢

硅油

27

316不锈钢

陶瓷

干式

代号

外壳材料

导线管入口尺寸

A

低铜铝合金聚氨酯涂层

M20×1.5

B

低铜铝合金聚氨酯涂层

1/2-14 NPT

C

不锈钢

M20×1.5

D

不锈钢

1/2-14 NPT

代号

引压连接方式

L4

M20×1.5外螺纹

M4

M20×1.5外螺纹齐平膜

L5

1/2NPT-14外螺纹

M5

1/2NPT-14外螺纹齐平膜

L6

1/2NPT-14内螺纹

M6

1/2NPT-14内螺纹齐平膜

L7

G1/2吋外螺纹

M7

G1/2吋外螺纹齐平膜

L8

G3/4吋外螺纹

M8

G3/4吋外螺纹齐平膜

L9

G1吋外螺纹

M9

G1吋外螺纹齐平膜

LX

其他型号螺纹

MX

其他型号螺纹齐平膜

代号

可选件

M4

LCD多功数显能表头

B4

管装弯支架

B5

盘装弯支架

C02

M20×1.5螺母及Φ14引压短管

C12

1/2NPT-14外螺纹及Φ14引压短管

C22

1/4NPT-18外螺纹及Φ14引压短管

C32

1/4NPT-18M20×1.5外螺纹

C42

1/2NPT-14M20×1.5外螺纹

C43

1/2NPT-141/4NPT-18内螺纹

C44

1/2NPT-141/2NPT-14外螺纹

C45

1/2NPT-14G1/2外螺纹

X1

禁油处理

Da

隔爆型ExdIIBT5Gb;(防爆证编号:CE16.1163

Fa

本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X

选型举例:3151TGP4SF22AL2M4X1    0~1000kPa
