仪表人必看!4~20mA变送器的常见故障及解决方法盘点

作者:华恒仪表 发布日期: 2021-11-08 二维码分享

  工业上,最广泛采用的是用4~20mA电流来传输模拟量。小编总结了4~20mA变送器的4种典型故障及解决办法,帮助大家在现场使用中,对产品故障快速做排除,正常使用模拟量变送器产品。

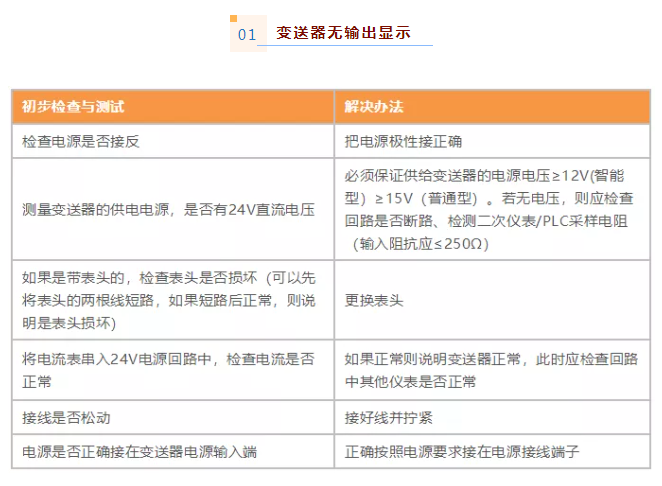

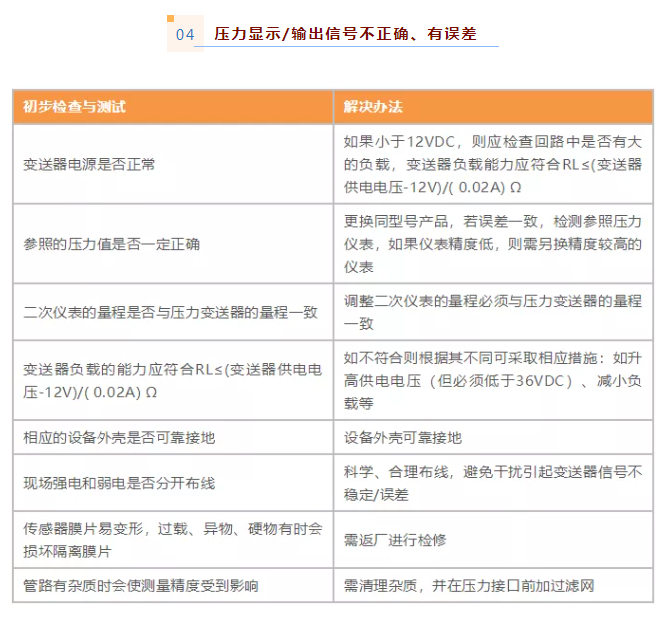

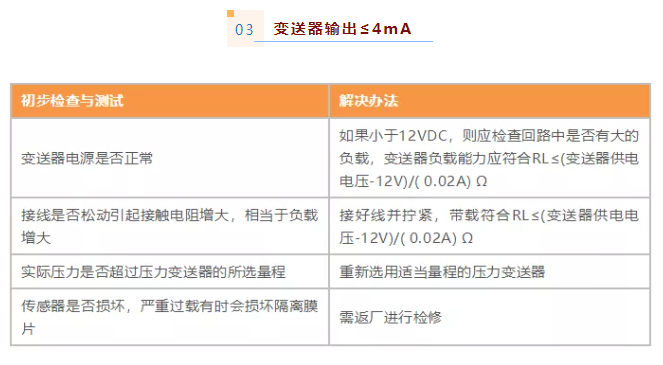

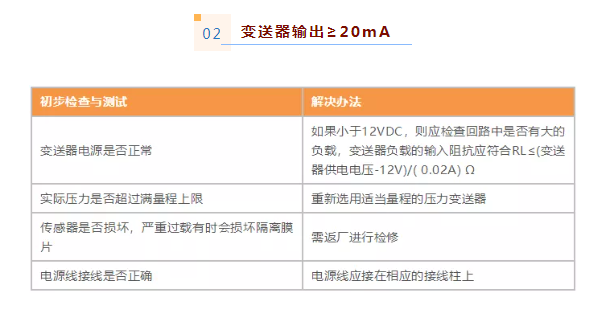

  典型故障及解决办法

  此外还有如下:

  1.压力指示仪表的输入是4~20mA的,则变送器输出信号可直接接入;如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250Ω的电阻,然后再接入变送器的输入。

  2.多点纸记录仪没有记录时输入端如果开路则:1、不能再带其他负载;2、改用其他没有记录时输入阻抗≤250Ω的记录仪。

  3.管路的温度过高,加缓冲管以散热,使用前最好在缓冲管内先加些冷水,以防过热蒸汽直接冲击传感器,从而损坏传感器或降低使用寿命。

  除了上述故障之外,压力变送器还容易发生以下故障:

  01、安装问题

  在蒸汽流量测量中,蒸汽主要涉及两种,一种为外供蒸汽,一种为锅炉的过热蒸汽。外供蒸汽是经过减温减压后的蒸汽,温度不高,且掺有大量水分,且需时用时不用,时刻根据用户的要求改变蒸汽流量。在实际的流量测量过程中有时流量偏大有时流量偏小,非常不稳定,经常需要进行排污,每次排污后变送器的测量又准确了,但蒸汽管道的排污次数多了,又容易导致导压管上各个接点漏汽。

  在测量过热蒸汽的使用中,发现最大的问题就是有时停机,重新开机后流量就会发生偏差,导致失准,且有时停下来后仍有少许流量显示。一般变送器安装位置低于测量管道。但在实际的安装中,外供蒸汽流量的凝结罐与变送器都高于测量管道,且从节流装置接出来的向下敷设至少1米的导压管路也太短。

  锅炉的过热蒸汽流量也存在着凝结罐与测量管道的高度不一致问题,导致凝结水的高度不平衡,引起了静压差。

  02、导压管堵塞问题

  在压力测量中,有时指示的压力不随工况而变化。打开排污阀后只有少量的污水后就没水流出,这是由于水质或压缩空气中会带有少量的浮尘,随着水流而进入导压管沉淀。日积月累的运行,导压管的管壁会腐蚀积垢,出现堵塞现象。

  03、变送器设备本身故障问题

  在润滑油压力的测量中,由于润滑油压力信号参与停机联锁控制。润滑油压力变送器测量所得的信号传输给计算机,一方面进行显示,另一方面此信号还通过程序比较,当压力低于0.06MPa时,发出缺油停机信号停机。

  从润滑油压力信号趋势图上看到压力是瞬时直线下降而导致跳机的,检查变送器后发现变送器的内部模块损坏。虽然每年都对变送器进行定期的校验,检定合格后用于生产。由于变送器经过几年的运行后,其精度、灵敏度、稳定性等性能指标都会逐渐降低,内部的膜片、集成块也会损坏发生故障。

  04、存在干扰问题

  在空压机排气压力的测量中,排气压力信号的波动较大。校验变送器后符合精度要求,排除变送器本身的故障;检查导压管及接头也没有破损、漏气,信号电缆的连接处接触良好。但电缆的走向是通过高配室旁边的电缆桥架引入控制室的。周围存在着大量的电磁干扰。
