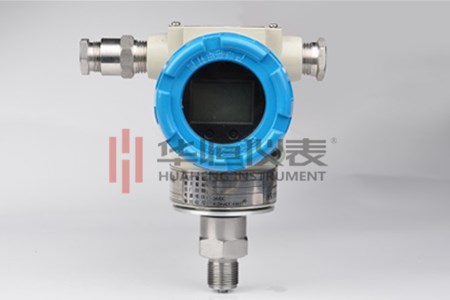

2088扩散硅压力变送器的特点

作者:华恒仪表 发布日期: 2020-08-21 二维码分享

  1.概述

  2088系列扩散硅压力变送器,采用世界*先进的隔离式扩散硅压力敏感组件和高品质的集成电路组装而成,它具有高品质、低价位、能适应各种工业应用的特点,是扩散硅精密机械加工+温度补偿+模拟信号处理技术的结晶,主体电路工艺材料先进,密封固化与外部完全隔离,能满足防潮、防水、防爆、防腐、防尘等恶劣工况的要求,选用不同的过程连接件可对强腐性的介质、高低温介质、粘稠介质进行准确测量。

  2088系列压力变送器可广泛应用于石油、化工、钢铁、电力、建材、纺织、制药、食品、气体、科学实验和军工等各个领域,实现对各工艺点压力的计量、监视和控制。

  2088系列压力变送器,分普通和智能型两种,普通型提供标准的直流4-20mA信号输出,智能型除可选HART通信之外,也可选RS485接口,它用简单的编程软件调整变送器零点和量程等参数。


  2.工作原理

  2088系列压力变送器的核心是一个扩散硅敏感元件,它是在硅基片上采用离子注入并经激光修正制成惠斯登电桥,过程压力作用于传感器的隔离膜片上使膜片产生位移,通过膜盒内的硅油压力传递到硅基片上,同时参考端的压力(大气压、绝压或密封压)作用于硅片的另一测,这样在硅片的两边就加上了一个差压,差压在硅片上产生了一个应力场,使惠斯登电桥的四支电阻,有两支因拉伸而阻值变小,另外两支因压缩而阻值变大,变化量为ΔR,桥臂阻值的变化使电桥失去平衡这样就产生了一个与压力成正比的电压输出信号

  Vout,Vout∝Vb×ΔR,

  由于ΔR与施加的压力成正比,因此:Vout=k×Vb×P+V0式中Vout为输出电压;k为灵敏度系数;Vb为供桥电压;V0为电桥零位输出;P为被测压力Vout经过差分归一放大器输出放大后,再经过电压电流的转换,变换成相应的电流信号,该电流信号通过非线性矫正环路的补偿,即产生了与输入压力成线性对应关系的4-20mA标准信号输出。智能型信号处理由一个PIC14000微处理器和能处理5个信号的输入设备组成,信号转换速度每秒至少100次。

  3.主要特性

  a)体积小,重量轻

  由于采用了美国或瑞士带隔离膜片的传感器组件,及可靠

  的模块处理电路使其体积只有电容式压力变送器的1/3,

  重量是电容式压力变送器的1/5,可螺纹直接安装,不需要安装支架。

  B)精度高,稳定性好

  稳定可靠的硅压阻芯片,*高精度可达0.2级以上,并且通过温度校正,使温度漂移在其*高的精度范围之内,长期稳定性好,从而减少了维护工作量。

  C)电路可靠,响应速度快

  采用了美国先进的标准电路,并用特殊材料和工艺固化成专用模块,满足了各种场合的使用(包括:潮湿、粉尘、高温、振动、易爆、腐蚀等场合)该电路有反相保护功能,正负极接反不会损坏。

  D)先进的膜片隔离技术

  采用了先进的膜片/充油隔离技术,充油量极小保证了很好的压力传递功能,提高了抵御极限破坏压力的能力,同时也提高了防腐蚀的能力。

  E)智能接口,易于扩展

  智能型能够很方便地连接到各种智能显示控制仪,变频器,PLC,DCS,PC,PDA等。

  4、安全使用注意事项

  ⑴搬运与安装变送器时应小心谨慎,避免碰撞而影响电路的性能。

  ⑵变送器进压口内有隔离膜片,切勿人为用异物触碰。

  ⑶变送器外螺纹处一定要注意密封,否则会造成压力不准不稳。

  ⑷安全栅须取得防爆合格证,其安装应按其说明书的要求进行。

  ⑸在产品安装使用中如遇到问题请与我公司联系,在产品发生异常时,请不要擅自打开进行修理,应及时与厂家联系。
