电容式、扩散硅、陶瓷式微差压变送器的区别

作者:华恒仪表 发布日期: 2020-08-27 二维码分享

  西安华恒仪表制造有限公司是一家专门研发、生成、定制流量计和变送器的厂家,今天为大家介绍一下“电容式、扩散硅、陶瓷式微差压变送器的区别分析”。

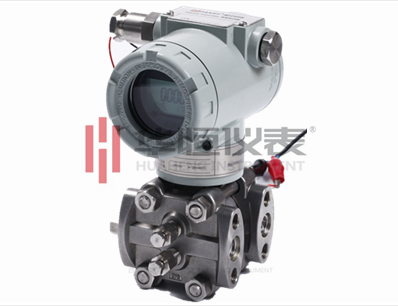

  1.电容式压力、差压变送器的原理电容式变送器有一个可变电容的传感组件.该变送器是一个完全封闭的组件过程压力、差压通过隔离膜片和灌充液硅油传到传感膜片引起位移.传感膜片和两电容极板之间的电容差由电子部件转换成(4-20)mA的两线制输出的电信号。

  2、陶瓷压力变送器原理及应用

  抗腐蚀的陶瓷压力变送器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V等,可以和应变式变送器相兼容。通过激光标定,变送器具有很高的温度稳定性和时间稳定性,变送器自带温度补偿0~70℃,并可以和绝大多数介质直接接触。

  3、扩散硅压力变送器原理及应用

  工作原理被测介质的压力直接作用于变送器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使变送器的电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。利用应变电阻式工作原理,采用硅-蓝宝石作为半导体敏感元件,具有无与伦比的计量特性。一般的差压变送器所用变送器的种类有很多,几十年来技术更新出很多种;例如差压变送器,用扩散硅做差压变送器那已经是很落后技术了。电容的差压模盒是所用***多的技术,典型的就是罗斯蒙特的差压变送器,它所用的技术就是电容技术,这种技术也是比较古老的技术了,但是可以说这个技术是目前***经久不衰的技术。其他世界知名品牌的差压变送器出现了硅谐振等新式技术,例如日本EJA等。在性能方面无论是电容式还是其他的都有各自的优缺点,在性能方面是不相上下的!但是技术归技术,你还要考虑到生产厂家的生产工艺等因素对产品质量的影响,所以还是选择正规有实力的厂家的差压变送器。

  另外,一般的低端压力变送器(区别于差压变送器)所用的变送器常用的有:扩散硅变送器,陶瓷压阻变送器,陶瓷电容变送器,单晶硅变送器等。这种变送器只能测表压或者绝压,它们之间也是有各自的有缺点,在不同的场合使用的变送器也是不同的,例如一般的小量程压力变送器则需要用到陶瓷电容变送器,稳定性和精度会比其他高一些;而一般的超大量程,由于受生产工艺所限,通常是采用陶瓷压阻的比较多;对于扩散硅变送器,一般充油扩散硅变送器更适合做温度补偿等技术提升,并且在稳定性和过载能力方面也是比较出众的。

  在差压变送器中充硅油或者惰性气体,常规上是电容式变送器的“专利”,当然其他技术的变送器也是要填充惰性液或者惰性气体的,它所其到的作用是把压力均匀的作用在感压膜片上的。
