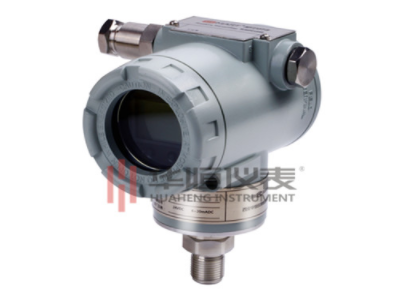

常规状态下，压力变送器都是4-20mA电流输出的，而4-20mA电流输出的压力变送器接线都是两线制，但是还是有很多用户不知道如何接线。下面我们先详细说明下两线制4-20mA电流信号输出的压力变送器接线。



　　1、打开压力变送器后盖，你会看到有四个压力变送器接线端子，OUT正负和TEST正负，这里我们接OUT正负，TEST正负是厂家用来标定压力变送器用的，现场使用就不用管着两个端子的有什么作用，直接OUT正负就行。



　　2、24V电源供电，24V＋接OUT正，24V－接OUT负。【这样，简单的两步即可完成压力变送器接线，是不是很简单呢！我的小伙伴有没有觉得原来压力变送器接线也可以如此简单。其实只要懂了基本的知识，认真看下压力变送器使用说明书。



　　当然，市面上还有一些三限制的压力变送器，那么三限制压力变送器接线怎么接呢？



　　电流输出系统除了两根电流传输线以外，还有一根电源线向变压器提供电源。三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。其供电大多为DC 24V，输出信号有DC4-20mA，负载电阻为250Ω或者DC0-10mA，负载电阻为0-1.5kΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。



　　其实压力变送器接线问题即便有客户不懂，联系我们厂家电话指导也非常简单。现在设备无论变送器还是电子显示仪还是其他阀门或者泵阀都是有接线端子图或者直接两个正负极端子，一目了然非常简单。
