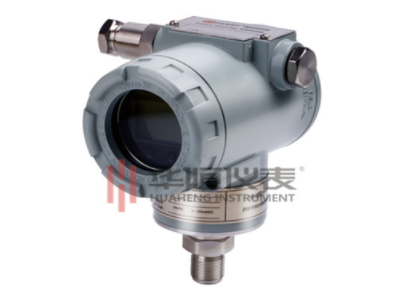

数显压力变送器-压力变送器厂家

作者:华恒仪表 发布日期: 2020-07-20 二维码分享

  一、概述

  3151型变送器具有非常丰富的品种这些品种可以精确地测量微差压至大差压、低压力至高压力、液位、真空度和比重。配合节流装置还可以测量流量不采用开方器。

  法兰式液位变送器有平法兰和插入式法兰安装法兰有3″和4″、150#工作压力为2.0MPa和300#工作压力为5.0MPa四种组合可供用户选用。接液材料除316不锈钢之外还有哈氏合金、蒙乃尔和钽可使用于腐蚀性介质中。

  3151DP/GP型差压/压力变送器配上远传密封装置后可避免被测介质直接与变送器的隔离膜片接触提供了一种可靠的测量方法。

  采用金属密封的δ室作为感测元件使变送器消除机械方式传递力时抗冲击和振动差的问题消除外部应力和扭矩引起的误差保证变送器具有较高的稳定性能同时减小静压13.79MPa31.0MPa引起的误差由于各品种采用大致相同外型尺寸使1151整个系列从测量0.12kPa的微差压型到测量41.37MPa的压力型都具有大致相同的外型和重量。

  3151型变送器设计精巧具有防爆和全天候结构。安装、使用和调校都很方便且简单。接线端子和放大线路放置在上部的可密闭的电气腔室中且彼此相互隔离开。所以现场接线时放大器仍在密封状态下工作。放大线路有反极性保护防止由于接错而损坏变送器。

  3151工作时的容积变化量小于0.16毫升可防止被测介质液柱过大变化因而可不需为补偿容积变化量而增置冷凝器或液位筒。采用钽、哈氏合金和蒙乃尔合金等防腐性材科以适应腐蚀性介质的测量。采用集成电路元件和接插式印制电路板使得故障少维修方便减少了备品备件降低了维修成本。


  二、技术数据

  (在无迁移、标准参比条件、充硅油和隔离膜片是316SST不锈钢的情况下)

  精度:精度包括线性、变差和重复性。

  线性*:为精度之半。

  滞后*:为线性误差之半范围5等于线性误差。

  *仅对DP型低中高差压变送器而言。

  不灵敏区无

  稳定性六个月内不超过变送器的精度。

  温度影响在最大量程下(例如范围4的037.29kPa)

  ·零位误差为量程的±0.5/55℃

  ·总误差(包括量程和零位误差--以下相同)为±1%/55℃

  ·315lDP3为上述影响的二倍

  ·315lDR2在最大量程(0~1.49kPa)下零位误差为量程的±1%/28℃总误差为量程的±1.5%/28℃

  ·对DP型变送器在高量程下只考虑总误差其值为±1.5%/55℃对于范围3其值为±2.5%/55℃。

  在最小量程下例如范围4的6.22kPa

  ·零位误差为量程的±3%/55℃

  ·总误差为±3.5%/55℃

  ·315lDP3为上述影响的二倍。

  静压影响DP、DP、HP、DR型的静压影响。

  过载压力影响对GP、AP型变送器来说在不同测量范围的高量程下按“功能规范”项目中的规定超压时其超压误差不大于±0.25%。

  振动影响:在任何方向上震动频率到200Hz时所引起的误差为最大范围的±0.05%/g。

  电源影响:小于输出范围的±0.005%/V。

  负载影响:电源稳定时,无负载影响。

  安装位置影响:当测量膜片未垂直安装时,可能产生不大于0.24kPa的零位误差,此误差可通过调零来消除。对量程无影响。
