远传法兰式变送器装配流程

作者:admin 发布日期:2020-09-16 二维码分享
远传法兰式变送器装配流程-Far-transmission Flange Transmitter Assembly Process

一、法兰式远传部件焊接:

      1,主要分LT, TLT, 单远传。双远传及密度计远传部件。焊接每种形式结构前.认真观看产品任务流程单,按任务单领取相对应的产品配件。
      2,选0.08mm厚的膜片原材料,技不同规格及大小,剪裁成不同规格的正方形膜片,在用车床加工成所需要的圆形规格。
      3, 对法兰平托及腹片进行焊接。在此前应用超声波清先机对平托及膜片进行清洗,清洗20- 30分钟后.用请水擦选一遍,再用清晴家洗一遍,切记膜片及平托上午油表无      灰尘.在对此两种配件进行高温烘烤。时间小时烘烤温度为60座。
      4.对毛细营进行焊接,选取毛细管焊接接头和对应长度的毛细管,技术要求焊接光后无漏点,毛细管流酒顺畅,将毛细管焊接接法兰平托对成位置井下焊接,技术要求无漏点。
      5.再将法兰与平托及支撑管焊接,先将法兰平托及支撑暨焊接在一起,要求这道焊值必须满焊。再将法兰放在平托上I选取法兰活囊片从支撑管上放下。将活套片与支撑管焊接.要求这道焊缝不需要满烟,注意一定要美观。
      6.选取方法兰选传专用夹板,在对其进行充油毛细管的焊接。此处焊能注意无剔点流過联畅,再将其与法兰焊接部件相对应位置进行焊接.技术要求美观漂亮无漏点。

二、表进行充油封装

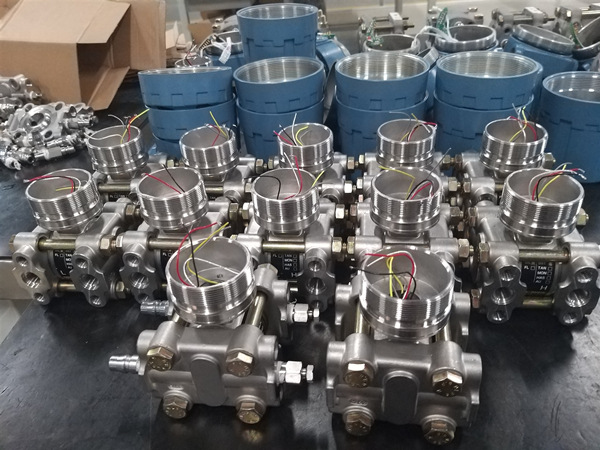

      1.准备基表,对基表打静压10MPA 3E除外) 。饰选误差0.5% ,基表传情器回零点准确违速。
      2. 对基表及远程部件进行安装检查基表0型密封断是否完好,在用M1DX85的4条螺栓将基表 与选传部件连接固定。
      3.检洞:由充油口抽真空到50pa内稳定.如不能达到用正压检漏,注意正压过大会导致膜片变形外凸。
      4.充油对连接部件进行抽真空,曲孙时以上同时对玻璃器血内的轻油进行处理,注意此时真空表的读数应在50pa以内抽好真空后美团真空表阀门 .及真空东阀门 ,切记此对不要操作其他阀门 ,将处理好的桂油倒入有测中.等待油充满整个普道,再用夹子桥管道中的油压入基表内,使表压内外平衡显示正压10-000pa内。
      5.封口:先用钳子对充油管夹两次后切断并对其封押,
      6.测试对法兰进行加E10MPA ,双察其零点是否发生变化,判断其是否合格。
