孔板流量计生产厂家

作者:华恒仪表 发布日期: 2020-07-31 二维码分享

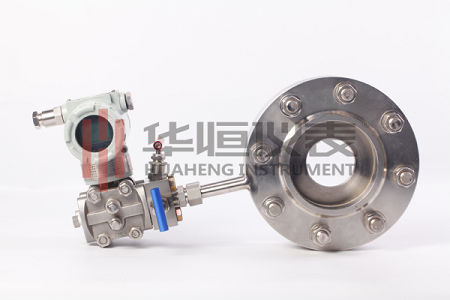

  标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标GB/T2624-93进行设计制造按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压包括环室取压、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定精度高结构简单制造成本低但压力损失较大。标准孔板广泛用于石油、化工、冶金、电力等行业。是迄今为止应用最多的一种流量计。


  适用范围

  1、公称直径50mm≤DN≤1200mm超出此范围属非标准节流装置

  2、公称压力PN≤16MPa

  3、孔径比0.20≤β≤0.75

  4、雷诺数范围当0.20≤β≤0.45时5000≤ReD,当0.45≤β≤0.75时10000≤ReD

  5、精度级

  结构形式

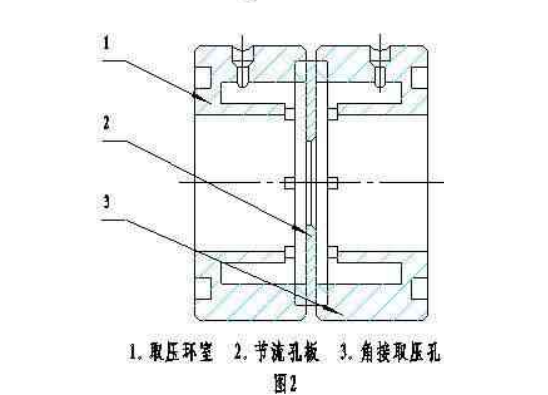

  1、法兰取压、角接取压、D-D/2取压方式分别见图1、图2、图3

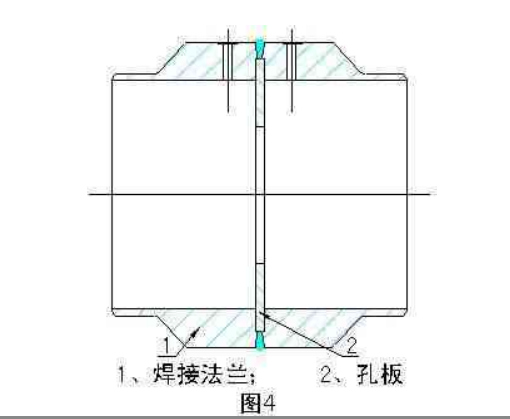

        2、整体式焊接结构见图 4


  安装要求

  1、安装时应保证孔板中心、法兰中心、管道中心和垫片同心不同心度不得超过0.002D/β。

  2、孔板的正负压方向上下游取压法兰应与介质流向相符取压孔的方位可根据介质不同和变送器的安装情况确定。

  3、节流装置与管道连接时焊接处端面与管道轴线的不垂直度不得大于1°焊接后内部焊缝应加工处理使其光滑无焊巴和焊渣。

  4、取压法兰与管道焊接前应先将管道上的取压孔钻好其直径与取压法兰上的取压孔径相同焊接时取压法兰上的取压孔与管道上的取压孔对准。

  5、可选带上、下游直管段。

  6、D-D/2取压是成套供货法兰连接可直接安装。

       以上就是关于“孔板流量计生产厂家”的全部内容,如有疑问,可以随时联系我们。
