电磁流量计的信号故障解决方法

作者:华恒仪表 发布日期: 2020-08-05 二维码分享

  电磁流量计接收不到信号或信号太弱不算是大问题。当出现这种情况时候该认真做好以下步骤便可迎刃而解。电磁流量计一般在安装过后无保养的前提下都能正常运行很长一段时间,之后需要保养和日常检查。

  1.首先确认管道中是否充满流体。

  2.如果管道太靠近墙壁,可在有倾斜角度的管道直径上安装探头,而不必非在水平管道直径上安装,应选用Z法安装探头

  3.对内壁结垢严重的金属管道可使用击打的办法使结垢部分脱落或裂缝,但要注意,此方法有时反而因为结垢和内壁之间产生空隙而丝毫无助于超声波的传输。

  4.仔细选择管道致密部分并充分打磨光亮,涂抹充分的藕合剂安装好探头;

  5.分别细心地在安装点附近慢慢移动每个探头,寻找到最大信号点,防止因为管道内壁结垢或因为管道局部变形导致超声波束反射出预计的区域而错过可接收到较强信号的安装点;

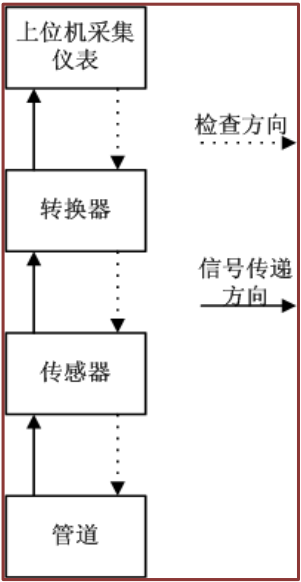

  无流量信号、信号波动、零点不稳、无累积信号、流量测量值与参比值不符,通常检查整个测量系统和判断故障的程序如图:


  遇到信号问题不要急于检修传感器,也不要直接把转换器返厂维修,要按程序检查确认是什么问题造成的,避免制造不必要的麻烦。

  2、流量信号问题常用的检查方法

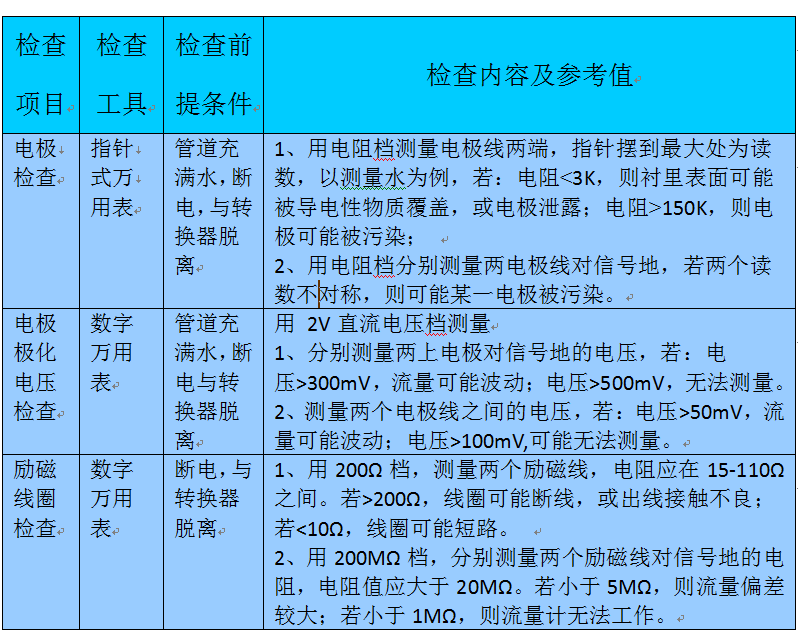

  2.1经常采用的检查手段或方法及其检查内容列举如下:

  1、电阻法:信号线、励磁线的通断;励磁线圈的通断、电极对称性测量;电极对地的绝缘电阻;励磁线圈对地的绝缘电阻

  2、替代法:利用转换器和传感器间以及转换器内各线路板部件间的互换性,以替代法判别故障所在位置。

  3、信号踪迹法:用模拟信号器替代传感器,在液体未流动条件下提供流量信号,以测试电磁流量转换器。

  4、检查步骤:首先要检查采集仪表和转换器,用模拟信号器检查是转换器问题还是传感器故障。若是转换器故障,替代法调试;若是传感器故障需要调试时,因必须停止运行,关闭管道系统,因涉及面广,常不易办到。通常只有在作完其他各项检查,最后才下决心,卸下管道检查传感测量管内部状况或调换。

  2.2无流量信号

  1、查连接电缆(励磁线、信号线)

  2、查参数,是否流量太小被切除,是否空管报警阈值不正确

  3、查管道材质是否金属,若非金属,是否有接地电极或接地环

  4、查液体流动与传感器箭头方向一致性(单向测量)和管内流体充满性

  5、查传感器完好性和测量管内壁况

  6、查转换器故障(用替代法或用信号源检测)

  2.3流量波动

  1、液体本身的波动

  2、管道未充满液体或液体中含有气泡

  3、检查传感器接地,外界电磁干扰等

  4、论证核查液体物性

  5、调查液体与电极材料匹配

  6、查转换器故障(用替代法或用信号源检测)

  2.4零点不稳

  1、管道未充满液体或液体中含有气泡

  2、管道有微量波动

  3、接地不完善

  4、调查液体特性

  5、调查信号线路绝缘

  6、检查转换器

  2.5流量测量值与应用参比值不符

  1、转换器设定值不正确(包含出厂标定系数和传感器系数);

  2、传感器安装位置不妥,未满管或液体中含有气泡;

  3、未处理好信号电缆或使用过程中电缆绝缘下降;

  4、传感器上游流动状况不符合要求;

  5、传感器极间电阻变化或电极绝缘下降;

  6、所测量管系存在未纳入考核的流入/流出值。

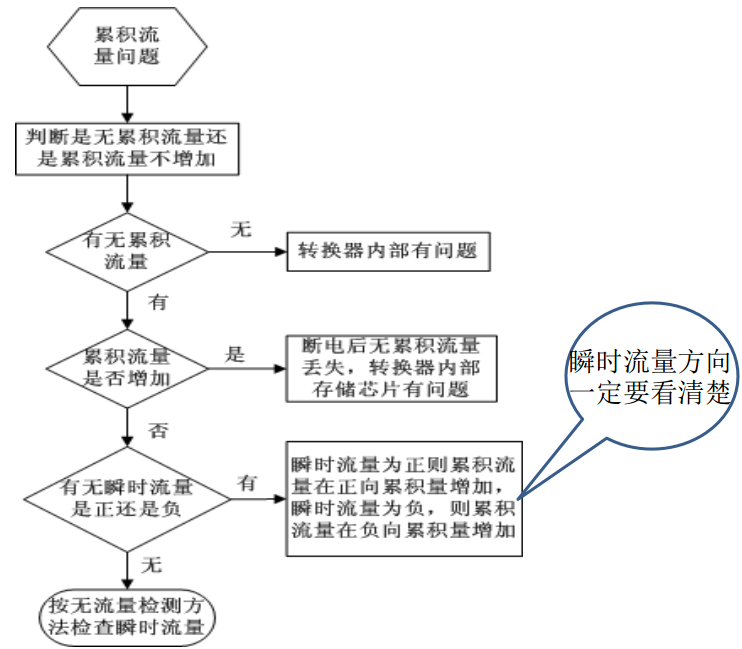

  2.6累积流量问题。
