孔板流量计的原理及安装要求

作者:华恒仪表 发布日期: 2020-08-21 二维码分享

  西安华恒仪表制造有限公司是一家专门研发、生成、定制流量计和变送器的厂家,今天为大家介绍一下“孔板流量计的原理和安装要求”。




  一、孔板流量计工作原理

  充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

  在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:

  C-流出系数无量纲

  d-工作条件下节流件的节流孔或喉部直径D-工作条件下上游管道内径qm-质量流量Kg/sqV一体积流量m2/sB-直径比d/D无量纲流体的密度Kg/m2

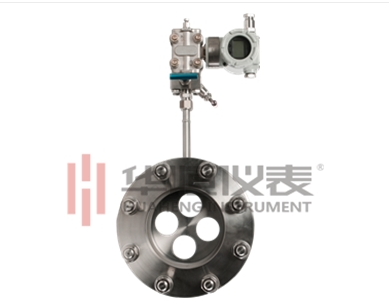

  可膨胀性系数无量纲孔板流量计结构

  在当前文档中搜案

  节流装置组成

  节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

  取压装置:环室、取压法兰、夹持环、导压管等测量管

  孔板流量计的安装要求:对直管段的要求一般是是前10D后5D,因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。

  A孔板流量计适用范围

  1.公称直径:15 mm SDNs1200mm2.公称压力:PNs10MPa

  3.工作温度:-50Csts550C4.量程比:1:10,1:155.精度:0.5级,1级

  二、孔板流量计的特点

  节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。孔板流量计算采用国际标准与加工应用范围广,全部单相流皆可测量,部分混相流亦可应用。标准型节流装置无须实流校准,即可投用。

  一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。

  智能型特点

  采用进口单晶硅智能差压传感器高精度,完善的自诊断功能

  智能孔板流量计其量程可自编程调整。

  可同时显示累计流量、瞬时流量、压力、温度。

  具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。配有多种通讯接口稳定性高

  量程范围宽、大于10:1

  智能型技术指标高精度:0.075%

  高稳定性:优于0.1%FS/年高静压:40MPa

  连续工作5年不需调校可忽略温度、静压影响抗高过压

  三、孔板流量计安装要求

  1、安装时应保证孔板中心、法兰中心、管道中心和垫片同心,不同心度不得超过0.002D0/B。

  2、孔板的正负压方向,上下游取压法兰应与介质流向相符,取压孔的方位可根据介质不同和变送器的安装情况确定。

  3、节流装置与管道连接时,焊接处端面与管道轴线的不垂直度不得大于1,焊接后内部焊缝应加工处理,使其光滑,无焊巴和焊渣。

  4、取压法兰与管道焊接前,应先将管道上的取压孔钻好,其直径与取压法兰上的取压孔径相同,焊接时取压法兰上的取压孔与管道上的取压孔对准。

  5、可选带上、下游直管段。

  6、D-D/2取压是成套供货,法兰连接可直接安装。

  以上就是“孔板流量计的原理及安装要求”,如有疑问,可以随时联系我们。
