烟气流量计,听听用过的人如何推荐?

作者:华恒仪表 发布日期: 2020-09-24 二维码分享

  西安华恒仪表制造有限公司是主要生产流量计和变送器的仪表厂家,拥有自主的研发团队和生产线。可以自主研发设计满足各行业、各环境下的高精度流量计。今天和大家分享一下烟气流量计。

  烟气是气体和烟尘的混合物,是污染居民区大气的主要原因。烟气的成分很复杂,气体中包括水蒸汽、SO2、N2、O2、CO、CO2碳氢化合物以及氮氧化合物等,烟尘包括燃料的灰分、煤粒、油滴以及高温裂解产物等。因此烟气对环境的污染是多种毒物的复合污染。烟尘对人体的危害性与颗粒的大小有关,对人体产生危害的多是直径小于10微米的飘尘,尤其以1-2.5微米的飘尘危害性最大。

  烟尘对空气的污染与气象条件关系密切,风、大气稳定度、湍流等与大气污染状况关系密切,此外光化学、生物化学对烟气的污染亦有一定影响。

  工作原理:

  烟气流量计是在传统力传感器的基础上,随着新型传感器、电子技术的发展是厦门厦仪研制开发成的第三代电容力感应式流量计,具有很高的灵敏度、准确度,量程范围宽。

  当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比,其数学方式表达如下:

  F=CdAρ.V2/2

  式中:F——阻流件所受的作用力(kg)

  Cd——物体阻力系数

  A——阻流件对测量管轴向投影面积(mm2)

  ρ——工况下介质密度(kg/m3)

  v——介质在测量管中的平均流速(m/s)

  阻流件(靶)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:

  V=KF,由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量。

  【烟气流量计参数】

  产品名称烟气流量计

  适用介质气体、液体、蒸汽、浆体、稠油、高粘度介质的流量计量

  管径(DN)DN15~DN3000mm至更大

  公称压力0.001~42MPa(指连接法兰公称压力,非介质的工作压力)

  工况温度-20~+700℃(需更高温度请与工厂联系)

  测量精度±0.2~±1.5%FS

  量程范围1:3(±0.2%),1:10(±0.5%),1:15(±1.5%)

  壳体材质碳钢;不锈钢;

  供电方式内置3.6VDC锂电池(可用两年);外供24VDC;

  输出信号4~20mA二线制;脉冲0~1000HZ;RS485

  防护等级IP65;IP67

  防爆标志本安型ExiallCT4;隔爆型ExdllCT4

  表头显示累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检

  连接方式管道法兰式(DN15-300mm);插入式(DN100-N6000mm至更大)。

  安装要求可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)

  特殊连接螺纹式;对夹式;在线拆装式;(需特殊连接定货时请说明)

  【烟气流量计产品特点】

  ●无可动部件,耐脏污,安装简便免维护

  ●可选用多种防腐及耐高低温材质(如哈氏合金,钛等)

  ●整机全密封无死角,无任何泄漏点,可耐42MPa高压

  ●压力损失小,仅为标准孔板的1/2△P左右

  ●传感器不与被测介质接触,不存在零部件磨损,使用安全可靠

  ●适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流

  ●具有多种安装方式供选择,如选择在线插入式,安装费用低

  ●具有一体化温度、压力补偿,直接输出质量或标方

  ●具有可选小信号切除、非线性修正、滤波时间可选择

  ●计量准确,精度可达到0.2~1.5%

  ●重复性好,一般为0.05~0.08%,测量快速

  ●仪表内设自检程序,故障现象一目了然

  ●抗干扰,抗杂质能力特强

  ●多种输出形式,能远传各种参数

  ●抗震动性强,一定范围内可测脉动流

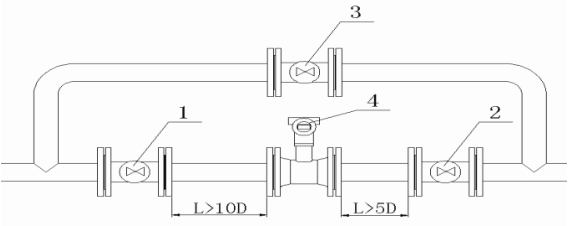

  【烟气流量计安装注意事项】

  不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计。


  烟气在线监测:

  目前监测分析烟气污染物的方法包括使用便携式烟气分析仪和在线式连续烟气分析仪(CEMS)。

  烟气分析仪能够分析烟气中的国家标准规定的各类污染物排放,包括二氧化硫(SO2),氮氧化物(NOx)等。

  在线式烟气分析仪,又称CEMS或烟气污染源连续监测仪。不同于便携式烟气分析仪,其连续分析烟气成份,采样探头永久安装,仪表位置永久固定。

  以上就是“烟气流量计”的全部内容,如有疑问,可以随时联系我们。
