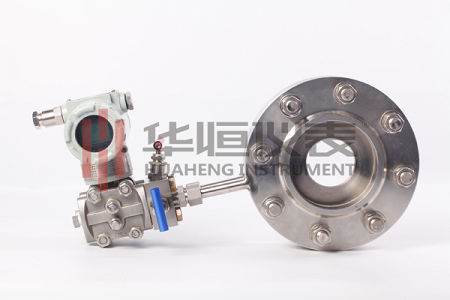

孔板流量计的误差产生和修正方法

作者:华恒仪表 发布日期: 2021-01-06 二维码分享

  简单地说,测量误差主要是由:1安装不规范、2维护不及时或误操作、3工艺系统或工况改变这三个原因引起的。




  1.孔板安装不规范

  虽然标准节流装置孔板的设计计算是通过大量实验总结出来的,不需要实际标定就可直接投入使用,但在安装过程中有可能出现以下几项不规范甚至错误的情况,从而导致测量误差的产生。

  标准孔板上下游面反装:安装前,应正确辨认管道内介质流向及孔板方向,否则将导致测量值偏低。这是因为施工人员的粗心所致,消除办法就是在安装孔板时,使孔板上标有..+..的面处在流向的上游侧。..不同孔板装错位置:这种情况一般在试车阶段特别容易出现。在试车阶段,各工艺管道需要多次吹扫,频繁拆装孔板。若孔板尺寸一样,稍不注意就会出现差错,调换孔板即可恢复正常。

  孔板片上下游面受损或孔板法兰垫片凸出管道内:在运输孔板或施工人员安装孔板过程中,容易造成上下游面受损或法兰垫片凸出管道内,从而导致测量误差。消除办法就是提高施工人员的技术素质和责任心。施工人员在安装孔板前应仔细检查孔板片,若发现孔板片上下游面受损,应及时更换;在安装孔板过程中应避免损坏孔板片;安装法兰垫片时,要使法兰垫片中心线和管道中心线一致。

  孔板前后直管段不符合要求:孔板前后直管段的作用就是为了保证管道内流体的流动稳定,但由于工艺管道上常有拐弯、分叉、汇合等阻力件出现,使流体由稳定变为扰动,从而导致测量误差。消除办法就是按照前后直管道要求,合理设计节流装置的安装位置。

  2..差压变送器安装不规范

  差压变送器安装环境太差,如震动大、尘土大或者有强腐蚀性的介质。消除办法就是按照有关技术规定选择合适的位置来安装变送器;若必须在特殊情况的环境下安装,则应按照现场实际情况增加防护措施,如增加防护箱或者固定支架。

  3..导压管路安装不规范

  导压管路的主要作用是用来传递孔板产生的差压。导压管路安装不规范会造成差压变送器的正负压,产生附加误差,从而产生测量误差。

  根据一般技术规定,导压管路的敷设长度应在3~50m之间。导压管路太短,流量测量波动大;;太长,则产生测量滞后。在测量液体流量时,敷设导压管路应保证水平管线有1..12的坡度,使得管道内充满液体,以免产生测量误差。消除办法就是按照技术规定和设计施工。在测量蒸汽流量时,导压管路中正负压侧冷凝液罐的取压端不等高。这种情况会产生附加静压误差。消除办法为正确安装冷凝罐,以保证取压端等高。在设计导压管路的取压方式时,根据测量介质为液体、气体或蒸汽的不同,一定要按照有关原则进行设计。除了要注意取压口的方向之外,还应根据实际情况增加集气器、沉降器或冷凝器[6]。

  4..导压管路堵塞或泄漏

  测量粘稠易结晶的介质时,常因伴热等原因造成导压管、截止阀堵塞,使得输入给差压变送器的差压值发生变化,产生测量误差。消除办法是按时巡检,进行排污清洗或用手压泵疏通。测量高压或腐蚀性介质时,常常会出现导压管或接头泄漏,造成压力损失、产生差压偏差。消除办法是按时巡检,堵塞漏洞。

  5..孔板变形或结垢

  孔板在试车吹扫过程中未及时取下,被管道中杂物冲击变形;孔板长期受工艺介质腐蚀和冲刷造成一定程度的变形。孔板变形使得孔板产生的差压值出现偏差。消除的办法是要定期拆卸检查,发现变形应及时更换。孔板在测量蒸汽、易固化的介质时,孔板内表面会结垢,使得孔板开孔尺寸变小,孔板产生的差压值变大,出现测量误差。消除办法是要定期拆卸检查,发现结垢应及时清洗。
