[导读]机翼测风装置主要用于矩形与圆形截面管道空气流量（风量）测量例如大型锅炉炉膛送风、烟道排气、大型地下工程、煤矿巷道及楼宇送风（气）等等大多都是大截面管道，工作压力很低一般都≤20KPa，不能采用孔板，风量信号大多作为调节信号，精确度要求不高但要求稳定，这时候可采用机翼形测风装置。
机翼测风装置同其他各种测风装置一样，是监测锅炉燃烧风量的种测量工具，可用来测量锅炉空气流量的装置，它可以直接安装在送风机入口和送风机与燃烧器之间的冷热风道上,由于其结构的独特性，安装时对前直管段的要求相对于其他测量元件要低很多，且不易堵塞，在维护与维修、对风道截面形状的要求、对装置前后一定范围内的气流流动的影响方面都优于其他测量元件，该装置能产生0~100mmH20或更大的压差信号，经差压变送器转换成标准电信号（0~10mA或4~20mA），该信号稳定，可实现锅炉的安全经济运行。

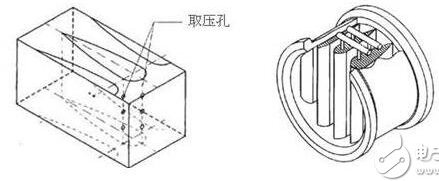

机翼测风装置是采用一种机翼形节流件的节流式流量传感器。结构原理图如下：
机翼测风装置是目前用的比较广泛的一种测风装置，它与其它测风装置比较有如下优点：
1、核心节流元件为流线型机翼形状，其阻力系数达到了最小极限。压损较小，产生的压损不超过差压值的14%。
2、采用了多个翼形管，增加了检测点，提高了测量精确度；翼形管增多，则翼形管长度缩短，从而使管段长度缩短，减少了体积，降低了重量。
3、在每个翼形管上选择的检测点是采用等面积法，从而使测得的流量接近真值，确保了测量精确度。
4、采用独特的机翼腔体取压法，彻底解决了堵塞问题，在翼形管外部增加了排污装置和疏通装置，确保运行安全和维修方便。
6、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。
7、对直管段要求低，前直管段0.6~1.0D，后直管段0.2D。
8、具有独特的机翼线型，能产生较大的差压，测量稳定精度较高。
主要技术参数
1、测量介质：空气、锅炉一、二次风等介质；
2、管道：圆管﹑矩形管；
3、管道适用范围：Dn=50～6000mm B&TImes;H=50&TImes;50～6000&TImes;6000mm；
4、精度：？±1.0%；
5、公称压力：Pn≤6.4MPa；
6、流体温度：t≤450℃；
7、精度等级：1.0级2.0级
8、参照标准：GB/T2624-2006、GB1236-2000及JJG835-93
