概述

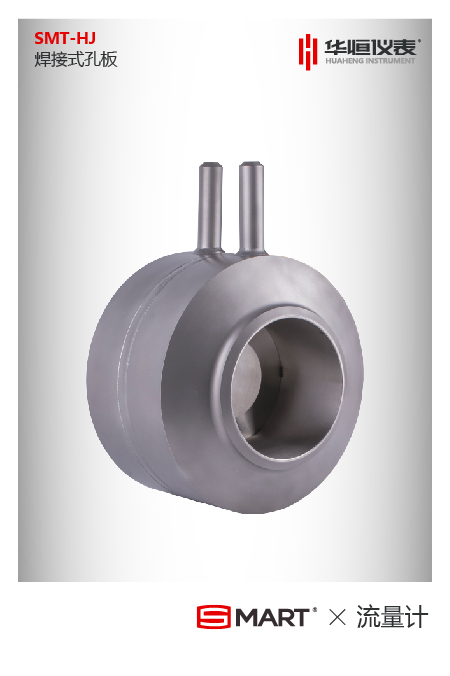

　　焊接式孔板流量计可用于测量管道中液体、气体、蒸汽的流量,是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定，无需实流标定。焊接式孔板流量计可以采用角接取压（包括环室取压）、法兰取压或D-D/2取压三种取压方式，按国标规定进行设计、制造和检定标准孔板无需实流标定，精度高，结构简单，制造成本低，但压力损失较大,广泛用于石油、化工、冶金、电力等行业,是迄今为止应用最多的一种流量计。



　　适用范围



　　1、1.公称直径：50mm≤DN≤1200mm



　　2、2.公称压力：PN≤16MPa



　　3、3.开孔径比：0.20≤β≤0.75



　　4、4.雷诺数范围：当0.20≤β≤0.45时5000≤ReD



　　当0.45≤β≤0.75时10000≤ReD



　　5.精度：１级



　　结构形式



　　法兰取压、角接取压、D-D/2取压方式.



　　安装要求



　　1、安装时应保证孔板中心、法兰中心、管道中心和垫片同心，不同心度不得超过0.002D/β。



　　2、孔板的正负压方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定。



　　3、节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。



　　4、取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。



　　5、可选带上、下游直管段。



　　6、D-D/2取压是成套供货，法兰连接可直接安装。
