均速管流量计



　　均速管流量计是基于毕托管测速原理发展起来的一种新颖的流量仪表。其突出的优点是结构相对简单、重量轻、成本低廉、压损小、安装维护方便、仪表配套适应性强，适用于圆形、矩形、多面形管道的流量测量。在工艺管径日益增大而又要求安装方便的情况下，均速管流量计更是作为大管径流量测量的首选。该流量计广泛被应用于火电、核电、石油、轻纺、造纸、冶金、化工等行业中对液体、气体及蒸汽等介质的流量测量和控制。



　　由于均速管流量计测量的是流体的点速度，因此，对直管段的要求比一般速度型流量计要长，只有保证足够的直管段长度，才能使管内流体有稳定的流速分布。一般要求前直管段最短长度在10D以上。由于流体若处在层流与紊流之间的过渡区时状态不易移定，所以本流量计所选择的雷诺数不宜在1500~3000之间。



　　二、测量原理



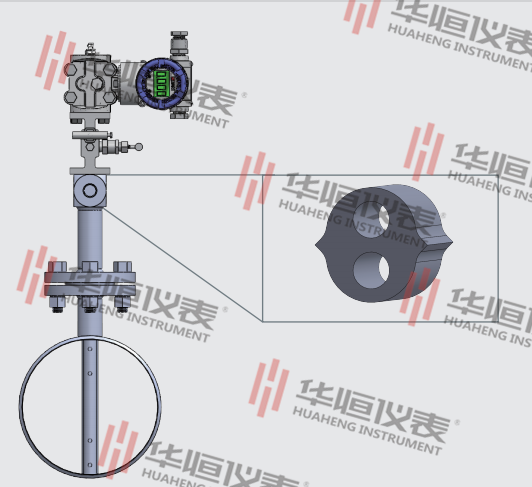

　　均速管流量计是基于皮托管测速原理发展起来的,它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了准确计量，将整个圆截面分成四个单元面积相等的两个半圆及两个半环。均速管流量计的检测杆是由一根中空的金属管组成，布置在垂直于流向的工艺管道中，迎流面钻两对总压孔，分别处于各单元面积的中央，它们分别反映了各单元面积的流速大小。由于各总压孔是相通的，传至检测杆中的各点总压值平均后，由总压引出管经高压接头，送到变送器的正压室。当均速管流量计正确安装在有足够长度直管段的工艺管道上时，流量截面上应没有旋涡，整个截面的静压可认为是常数。在检测杆的背面中间设有一个检测孔，代表了整个截面的静压。经静压引出管由低压接头引至变送器的负压室，正、负压室测得的差压的平方与流量截面的平均流速成正比，从而获得差压与流量成正比的关系。速度分布曲线



　　因此，均速管流量计是由传感器、（测杆）引压附件、（正、负引压毛细管、引压管）控制阀、变送器、（差压变送器、压力变送器、温度变送器）、流量积算仪等件配套组成的流量计。

       以上就是华恒仪表“均速管流量计测量原理”的概述，如有其他问题，可随时联系我们！
