概述：



　　阿牛巴流量计是在皮托管测速原理的基础上发展而来的，由于压损小、制造成本低、安装维护方便，各国都有广泛适用。



　　阿牛巴工作原理



　　阿牛巴测量原理是将整个圆截面分成多个单元面积相等的圆环(中间为圆)。均速管的检测杆是一根中空的金属管。



　　阿牛巴适用范围



　　1、公称直径：25mm≤DN≤6000mm



　　2、公称压力：PN≤25MPa



　　3、介质温度：t≤650℃



　　4、精度等级：1级，1.5级，2.5级



　　阿牛巴结构形式



　　阿牛巴是检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。



　　阿牛巴安装要求

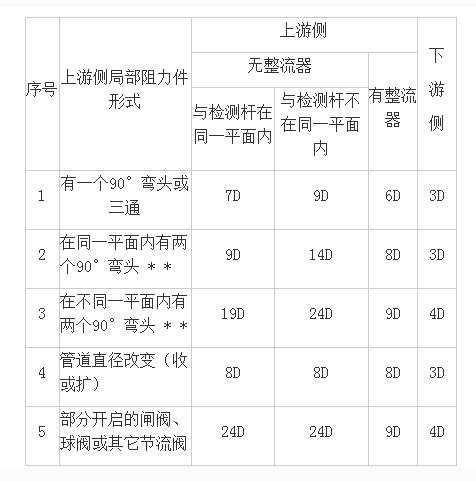

　　1、安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度，序号上游侧局部阻力件形式上游侧下。



　　备注：



　　1，D为管道标称直径，所给出数据为距离第二个弯头的长度。



　　2、检测杆插入位置的角度允许偏差范围。



　　3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时检测杆应水平插入。



　　4、管道上开孔尺寸Φ40。



　　5、补偿用压力变送器在前直管段上，温度变送器(或铂电阻)装在后直管段上距离节流装置2D处。

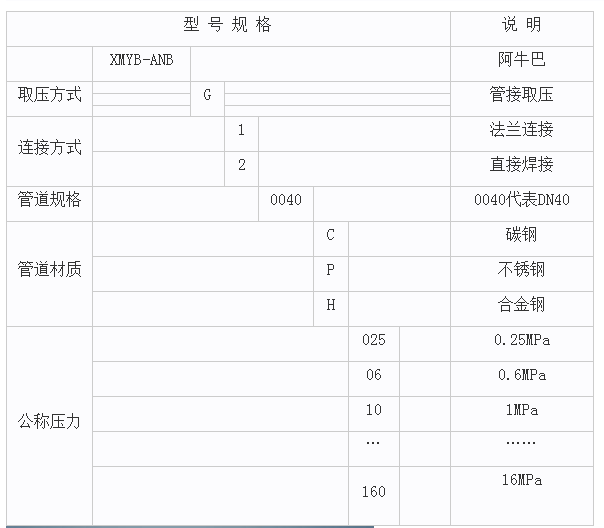

       选型规格及说明



　　以上就是华恒流量计关于“阿牛巴流量计专业生产厂家”的概述，如有其他疑问，可随时联系我们180 9235 6836
