无缝标准喷嘴流量计特点

作者:华恒仪表 发布日期: 2021-06-29 二维码分享

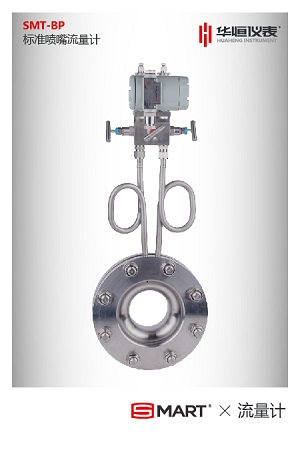

  无缝标准喷嘴流量计

  蒸汽管道,或者高压水管道,因为高温高压所以在产品选择上,会有很大的局限性,因为使用的安全性问题是非常重要的,同时近两年一些工厂因为设备制造不合格造成的一些损失,所以现在设备的安全性在一定程度上重视程度远远大于以前。一些厂家也要求测量这些高温高压管道介质的设备必须实现无缝性。这样可以进一步确保产品的稳定性安全性。在这个基础上我们实现了,焊接式孔板,焊接式标准喷嘴,外部全部锻打件,无缝化。使设备更加安全。

  标准喷嘴,具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点,适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造,无需实流标定。


  适用范围

  1、公称直径:50mm≤DN≤500mm

  2、公称压力:PN≤6.4MPa

  3、孔径比:0.30≤β≤0.8

  4、雷诺数范围:0.30≤β≤0.44时,70000≤ReD≤10 7

  0.44≤β≤0.8时,20000≤ReD≤10 7

  5、精度:1.5级

  结构形式

  标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成,其取压方式上游采用角接取压,下游可按角接取压设置,也可设置与较远的下游处。喷嘴总长度:
