一，概述
我公司借鉴国外成熟的先进技术，研发了具有自己特色的V锥流量计，V锥流量计的重大突破在于“变流体在管道中心中心收缩为边壁收缩”。即利用同轴安装在管道中的V形锥体，迫使流体从中心逐渐收缩到管道内壁而流过V形锥体，通过测量V形锥体前后的差压来求得流量。V锥流量计与其它差压式流量仪表原理相同，也是一种节流式差压流量计，都是遵循封闭管道中流体质量守恒（连续性方程）和能量守恒（伯努利方程）定律。
二、v锥流量计主要技术参数
1、精度等级：0.5级(差压流量变送器精度应高于0.2级，含0.2级),(β：0.45～0.85，当β<0.55，量程比4∶1时，精度等级：≤0.30)
2、重复性：0.1%
3、工作压力：0～40MPa(有多个压力等级可供选择)
4、工作温度：-40～850°C
5、环境温度：-40～65°C、
6、安装直管段要求：前0-3D直管道，后0-1D直管段
7、量程比宽：通常为10∶1，选择合适的参数可达到50∶1
8、压损小：同样的β值，压损是孔板1/3～1/5
9、口径从DN25～DN2000
10、连接方式：法兰(平焊和对焊)
11、取压方式：承插焊,法兰,螺纹
12、材质：304不锈钢、316L不锈钢、20#碳钢(详见选型表)
13、应用：液体,气体,蒸汽
三、v锥流量计要求
1、安装要求低：前0～3D直管道，后0～1D直管段；
2、量程比宽：通常为10∶1，选择合适的参数最高可做到50∶1；
3、压损小：同样的β值，压损是孔板1/3～1/5；
4、耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效应，使得锥形体不易磨损；
5、不堵塞，不粘附：锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留；
6、长期稳定性好：β值可长期不变，并保证长期精确测量；
7、精度高：0.5级；
8、重复性好：优于0.1%；
9、信号稳定："信号波动"是孔板的1/10；
10、β值范围宽：V锥流量传感器独特的几何形状允许有广泛的β值范围；
11、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)；
12、可测气液两相介质(湿气、冷凝水等)；
四，v锥流量计适用介质：广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流量测量，几乎适用于所有气体、液体介质。
五、v锥流量计组成部分：
依照用户要求不同，利用V锥传感器和差压变送器组成流量检测仪表供货分为二类：
1．V锥传感器
只提供差压信号的检测部分(V锥体及测量管道)，不提供差压变送器、三阀组和流量显示部分，输出信号为差压。由用户自己进行配套。

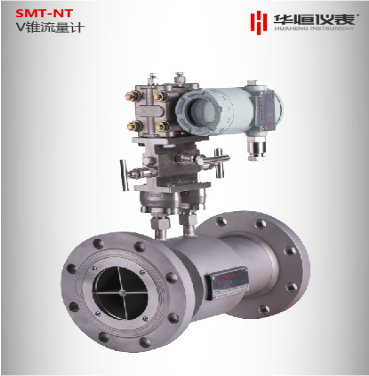

2．v锥流量计由V锥传感器和差压变送器组成。有分体型安装和一体型安装两种结构。
分体型安装由独立的V锥传感器和差压变送器组成。V锥传感器和差压变送器之间的引压管连接由用户自己完成。而差压变送器可以配套供应。
一体型安装是产品出厂时己将差压变送器、三阀组与V锥传感器连接成一体，用户购买一体型V锥流量计后，使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。
v锥流量计可以成功测量的流体：
1．气体
煤气：焦炉煤气、高炉煤气、城市煤气
天然气：包括含湿量５％以上的天然气
各种碳氢化合物气体：烷烃类，烯烃类等气体
各种气体制造：氢、氦、氩、氧、氮气等
腐蚀性气体：湿的氯化物气体等
空气：包括含水，含尘埃的空气、压缩空气等
烟道气：各种锅炉、加热炉排放的烟道气
2．蒸汽：饱和蒸汽、过热蒸汽
3．液体
油类：原油、燃料油、含水乳化油、柴油、液压油等
水：原水、饮用水、生产水、污水等
各种水溶液：酸、碱、盐水溶液等
有机物化学品：甲醇、乙二醇、二甲苯等
4．特殊流体
油＋HC气＋沙
加气的水：H2O+N2+空气；H2O+CO2等
v锥流量计选型需要的工艺参数
(1)流体名称
(2)管道内外径(mm)
(3)选用V锥流量传感器的型式
(4)刻度流量单位(kg/h，t/h，m3/h，Nm3/h)
(5)常用流量、最小流量、最大流量
a.在工作状态下
b.在标准状态下(介质为气体时应该说明流量的标准状态)
(6)工作压力(MPa)
(7)流体温度(℃)：最高、最低、常用的温度
(8)流体密度(kg/m3)
a.在工作状态下
b.在标准状态下(介质为气体时应该说明密度值的状态)
(9)流体粘度(Pa·s)
(10)相对湿度
(11)气体成分：容积百分比(用于二种以上的混合气体)
(12)传感器的安装方式
a.水平
b.自下而上
(13)管道法兰
a.按法兰标准规范,代号为提供法兰标准及型号
b.乙方设计提供法兰图纸
注意：
·测量水和水蒸汽须提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·测量一般气体须提供(1)～(13)
·测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各项数据必须填写工艺设计的一个具体数值，请勿填写由大约多少的某一段范围。
