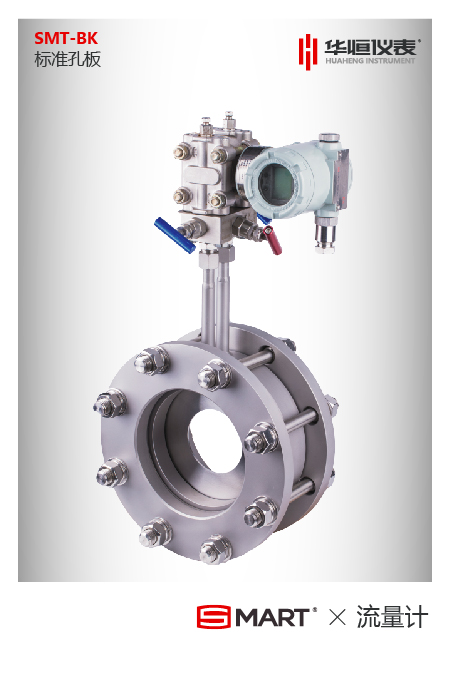

孔板仪表的一般故障和维修方法



　　以孔板流量计系列仪表为例这类仪表在装表前，应首先检查仪表的不灵敏区。因为不灵敏区的大小除直接影响仪表的示值误差外，还影响到仪表的阻尼特性。所以不灵敏区的调整与校验，应结合阻尼特性进行。不义敏K和附尼特性凋整好后，方可进行示值校验。



　　孔板流量计日常维修工作：



　　①使用过程中经常注总电源足丙正常，如电源指示灯不亮，应首先检杏保险丝是否有故障.电源开关和灯泡是否损坏。



　　②二次表指示不准或失灵.应首先检查二次表本身是否有故障。具体做法是先把二次表的正负输入信号短接，如指针指向标尺的始端，表明表内部无问题，那么可以判断故障出在表的外部，如可能出在该点的热电偶、补偿导线和接线端子等部分。



　　③二次表的指示曲线不规则、指示偏高或偏低，这可能是补偿导线的绝缘外皮损坏，使裸露出的金属部分的正负线不规则地短路*或不规则地与保护蛇皮管相接触所致。



　　④二次表的正负输入信号线短路后指针不回零，证明二次表的内部有问题。可首先检查桥路部分是否正常，具体方法如下：



　　a.用万能表测量桥路系统的等效电阻是否为167n。因为上支



　　路电阻为250J1,下支路电阻为soon,等效电阻为上下支路电阻的并联值。万能表i?x 10挡或尺X 100挡给放大器输入端加输入信号。如仪表的指针向某一方向指示，然后把万用表笔对调，又向另一方向指示，则表明放大器无问题。如向放大器输入一不平衡信号，其放大器输出电压为7〜15V，则可证明放大器工作正常。



　　c.如果问题仍未解决，还可以检查被测信号是否正常，可用VJ-1电阻与二次表的指示是否一致，以判断信号线是否接地或短路。



　　2.5.2气动仪表的一般故障和维修方法



　　在这类仪表的维修过程中有些问题是较易被忽视的。例如差压变送器量程虽然符合技术要求，但静压性能不好，仍不能真实地反映出被测参数。所以在校验差压变送器时，既要保证精度、量程符合要求，还要保证静压达到技术指标。所以在室内检修变送器时，要首先保证静压合格，否则此表不合乎要求。另外，差压变送器的正负压室冲入非被测介质，改变了被测介质的相对密度，也会使指示不准，这时应排放一下。



　　2.5.3调节器参数整定方法



　　在生产过程中，有时是由于工艺操作或个别设备故障而引起的工艺波动，并非仪表的PID参数整定所能克服的。所以调节器参数的整定要适当，不应把一些不正常因素引起的异常现象均认为是参数调整不佳。因此不能脱离工艺来判别调节质量。



　　在参数整定中，经验法是简单调节系统中应用最广泛的工程整定方法之一，它实质是一种凑试法，参数预先设置的数值范围和反复凑试的程序是本方法的核心，一直试到衰减速比趋于4:1过渡过程曲线为止，而适应这种4:1振荡过程的参数有多种，其中PI乘积最小的一种为最佳参数选择。在最佳参数选择的基础上，如再加上微分调节，则应再把PI参数适当减小一些。因为微分调节是超前作用的调节，其实质是阻止被调参数的变化，提高系统的稳定性，使过渡过程衰减大些，所以要保持原来的衰减比，PI就应适当减小一些。



　　一般在PID参数的具体设贾中，以K方法值得借鉴。



　　①在流量调节系统中如果选用小比例度参数，经常会出现过渡过程曲线振荡的问题，而采用增加比例度，减小积分时间的方法.就可以克服振荡，还能使消除静差速度加快。



　　②液位调节系统一般选择定值比例度为20%左右，再加上积分作用，一般能得到满意的过渡过程曲线。



　　③温度调节系统一般可取的比例度和积分时间范围较宽，比例度一般为20%左右，积分时间为1.5min左右。



　　总之，调节参数的整定要根据记录仪曲线进行修正，在闭环运行下，反复调试。调试基本原则是：当减小积分时间时，增加比例度；当增加微分时间时，减小比例度和积分时间。从而保证孔板流量计的精准性。
