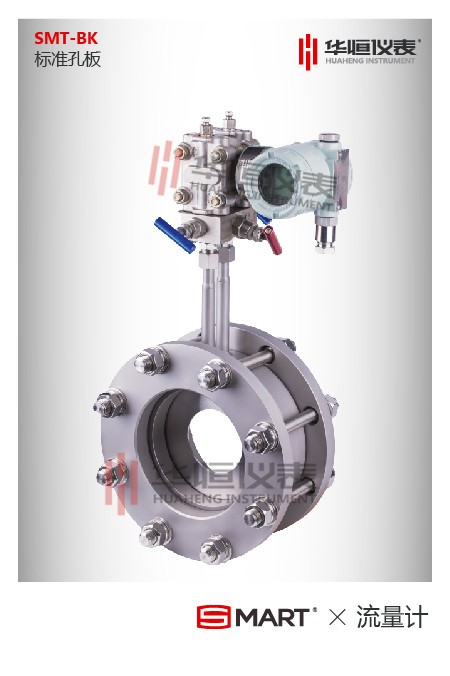

在流体流量测量中孔板流量计是较为普遍的流量计，首次使用孔板流量计的企业中有很多对孔板流量计如何安装、调试还比较生疏，下面我对孔板流量计的安装要求及如何调试做简要的阐述，希望对大家有所帮助。

　　一、孔板流量计安装管道条件：

　　1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

　　2、安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

　　3、为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以：

　　1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法：

　　（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%

　　（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其zui大偏差不得超过±2%

　　2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。

　　（3）节流件上游侧*阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7（不论实际β值是多少）取所列数值的1/2

　　4、节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的zui小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。

　　5、接上信号线、电源线

　　6、开启进口、出口阀门，进出口阀门开度要一致

　　7、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。

       以上就是华恒流量计关于“孔板流量计的安装技巧（孔板流量计调试的基本常识）”的概述，如有其他疑问，可随时咨询我们18092356836
