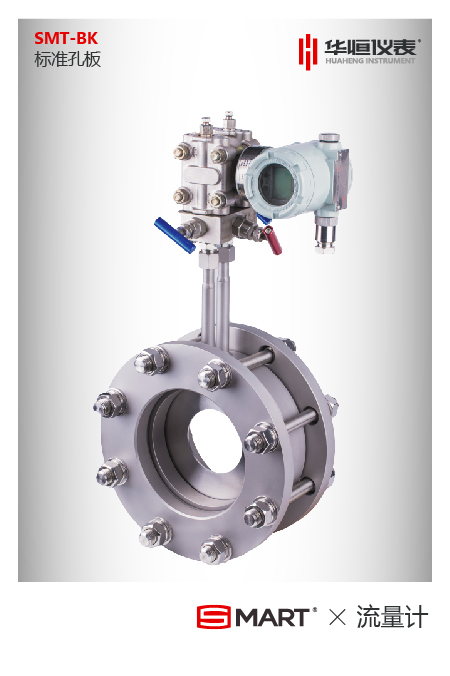

蒸汽孔板流量计就是专门用来测量蒸汽的一种仪表，其具有结构简单、使用方便、性能稳定等特点，被广泛用于供水、供热、石油、冶金等领域。不过对于首次使用蒸汽流量计的用户来讲，其安装方面并不是很了解。今天华恒仪表就跟大家说说蒸汽孔板流量计在安装方面都有哪些要求。

　　蒸汽孔板流量计安装要求

　　1、孔板蒸汽流量计安装时，一定要让指示器位于管道的下方，让流量计的千锤轴线跟地面垂直度<±5°,不然的话会影响仪表测量精度。

　　2、蒸汽孔板流量计一定要安装在水平管道上，流量计进口前要有>10D的直管段，出口后要有>5D的直管段，管道内径跟流量计的公称直径一致。

　　3、记数指示表头在流量计的下部，应与蒸汽管道保持垂直。

　　4、蒸汽孔板流量计一定要安装在疏水器的下端，如此才能排除液相水。

　　5、为了方便仪表读数，可以拿掉指示器跟阻尼器连接的2个螺栓，把指示器转90°或180°，调整到表盘容易读数的位置。

　　6、当实际管道直径跟流量计的公称直径不相同时，除了要在流量计进、出口位置安装所要求的直管段外，还需要加装喇叭管，进行过渡连接。

　　7、在蒸汽孔板流量计的入口位置加装蒸汽过滤器，管道上还要安装一块压力表，以指示流量计前蒸汽压力。若是测过热蒸汽，还需在进口处加装温度计。

　　8、在蒸汽孔板流量计的进口测量直管段上，应当安装压力表，以检测流经管道的蒸汽工作压力。

　　9、当蒸汽管道内径跟流量计公称直径不符时，只要流量计的流量范围能够满足需要，那么可以在保证流量计前后直管段条件下装渐缩（扩）管。

　　以上内容仅供大家参考。不过在安装完以后通蒸汽时，需慢慢打开流量计前后管道的阀门，以防瞬时流量过大而损坏流量计。一般当看到指针不停旋转时，就说明流量计开始正常工作。
