V锥流量计产品详情概述-【华恒流量计厂家】

作者:admin 发布日期: 2020-04-26 二维码分享

       V锥流量传感器是20世纪80年代提出的一-种新型差压式流量计,它利用V型锥体在流场中产生的节流效应来测量流量。与普通的节流装相比,它通过把原来的从中心孔节流改变为环状节流,从而改变了节流布局,通过大量实践使用证明,V型锥流量计与一般传统的差压流置计相比,具有长期精度高、重性好、安装条件局限小、耐磨损、宽量程程比、差压信号噪声小、压损小、适合脏污介质、安装费用低等优点。更由于V椎体本身作为流场的整流器而成为一种具有自清扫、不堵塞、不粘附、耐磨独特性能的新型流量计。

       V锥流量传感器采用了与孔板原理类似的节流方式,在管道中心线悬挂了一个特制的流线型锥形体来节流,在椎体前方的高速稳流区取正压PH和椎体尾部的管道中心稳流区取负压PL,在雷诺数8000~500万的范围内,流量与差压的平方根成正比。

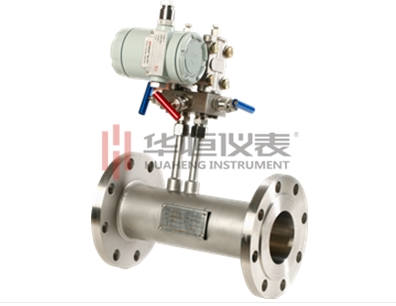

V准流量计


       工作原理

       V锥流传感器是一一种新颖的差压式流计,可..测宽雷诺数范围内的各种流条件的流体,和其他差压式流计原理样,都是根据在封闭道中连续流动的流体能量守恒的佰努利方程进行测。对于想的流体,介质的流速与差压的平凡成正比。

       V锥流传感器独特的锥形节流的物理结构,不但扩大了介质流的测范围,还具有流体整流的特殊构造,因此在工艺上直道要求低,完全不同于其它差压型流量l计需要很长的直段来流体展流。V型锥流传感器继承了传统差压式流量计稳定性好、通用性强的优点,并避免了传统差压流计的局限性。

       V锥流量传感器的基本工作原理是在测量中同轴安装的V型锥体和相应的取4压口。该测量和V型锥是经过设计,精密加工的,流体在测量备流过V型锥体时、与流动的液体互相产生作用,在椎体前重新形成流态,局部收缩使流体的流速加快,静压下降。在V型锥体的前后产生差压AP,此差压的高压(正压)是在上游流体收缩前的壁取压口处测得的静压力P1,而低压力(负压)则是在内椎体朝下游端面,V型锥中心轴处所开取压孔处压力P2。


        主要特点


       ◆安装要求低


       ◆量程比大


       ◆压损小、信号低◆耐磨损

       ◆自清扫、不堵塞、不粘附◆长期稳定性好◆精度高、重复性好

       ◆规格齐全、安装方式灵活◆管徑范围宽

       ◆可测高温、高压介质◆可测脏污介质

       ◆可测气液两相介质产品分类

       ◆按安装方式分为:焊接安装、法兰安装、法兰对夹安装、插入式安装◆按取压方式分为:管接取压、平面法兰取压、插入式凸面法兰取压

       ◆按被测介质及工况分为:普通型、高温高压型、稳压补偿型、防腐型、防粘附

       主要适用对象

       适用于冶金、化工、化肥、化纤、石油、天然气、电力、水力、矿山、机械、建材、城市能源、环境监测等企业中各种流体的流量测量。

       管径范围中15-2000mm、流速≥0.1m/s、工作压力-0.1MPa 42MPa、工作温度160C-700'C、环境温度<85C的工况条件下,锥形流计均能正常工作。

       除适用于一般气体、液体和蒸蒸气外,特别适用于高含尘、高悬浮物、高粘度、强腐蚀、易结晶、过饱和的各种气体、液体、蒸汽等流体的流量测量。


       V锥流量计可以成功测量的流体◆气体


       各稗水溶液:酸、硫、盆溶液等

       有机物化学品:甲醇、乙二醇、二甲萃等◆特殊流体油+HC气+沙

       加气的水:H,O+N,十空气、H,0+CO,等主要技ボ参数

       精度等級:0.5級(差圧流変送器精度座<02級)

       囚V長期穗定性:土0.1%F.SY

       重隻性:士0.1%囚v■.低流速:Q.1m囚V■流量程比:通常15:1,.高可込50:1雷諾数使用范團:8X10-~5X10f

       工作圧力:16MPa,.大可込42MPa工作温度:-160"C~700C

       管道尺寸:15-2000m(1/2*~120‘)

       坏境温度:<80'C〈即相対湿度:5~85%輸出信号:4~20mA

       供屯屯圧:24VDC D差圧与圧力変送器鬼源屯圧:24VDC差圧与圧力変送器輸出屯流:4~20mA

       人工智能流量遥算湿示器屯源屯圧:220VAC。

       以上就是V锥流量计的内容,如有疑问,请联系我们。
