电磁流量计如何安装?

作者:admin 发布日期: 2020-04-26 二维码分享

       正确选用电磁流量计是保证用好电磁流量计的前提条件,选用什么种类的电磁流量计应根据被测液体介质的物理性质和化学性质而决定。需要考虑的重要因素:电磁流量计通径(DN)、流量范围(.大流量、.小流量)、衬里材料、电极材料、输出信号。

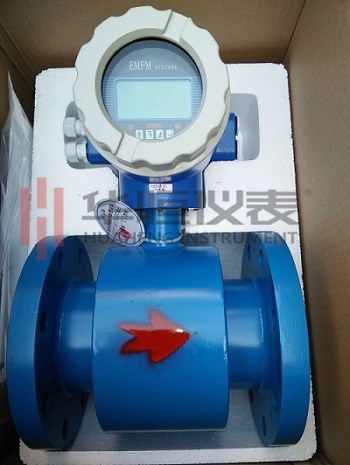

电磁流量计


       流体的选择

       电磁流量计被测量的介质必须是导电的流体。严格的说,除了高温流体之外,只要是电导率>5μs/cm的任何流体,都可选用电磁流量计来测量,而非导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。

       传感器口径的确定

       电磁流量计使用流速.好在0.3-12m/s范围内,此时流量计口径与工艺管道口径-致。若管道内的流速偏低,不能满足流量计对流速范围的要求,或在此流速情况下测量精度不高时,.好在仪表部位局部提高流速,采取缩管方式。如图:

       异径管的中心锥角≤15°时,保证流速在管道中分布均匀,这样可把异径管视为直管段的一部分。

       一体型和分体型的选择

       一体型:现场环境较好的条件下,一般都选用一体型,即传感器和转换器组成一体。分体型:流量计由传感器和转换器两部分组成,一般出现以下情况时选用分体型。(1)环境温度或流量计转换器表面受辐射温度>60C。(2)管道震动较大的场合。(3)智能电磁流量计使用说明书(4)会对转换器的铝壳严重腐蚀的场合现场湿度较大或有腐蚀性气体的场合。(5)流量计装在高空或井下调试不方便的场合。(分体型电磁流量计订货时应注明传感器和转换器的电缆连接距离,一般不超过20m转换器为璧挂式安装)

       电极、接地环材料的选择

       应根据被测介质的腐蚀性,由用户负责选定。对一般介质,可查有关防腐蚀手册,选定电极材料:对混酸等成分复杂的介质,应做挂片试验,选择电极材料时,要考虑被测介质的腐蚀性,一般要比工艺管道材料高一等级。接地环可选择与电极相同的材料。

       工艺管道为金属管道且内壁无绝缘涂层时,可不选用接地环。

       以上就是电磁流量计如何安装的内容,如果有任何疑问,请及时联系我们。
