电磁流量计安装要求

作者:华恒仪表 发布日期: 2020-04-30 二维码分享

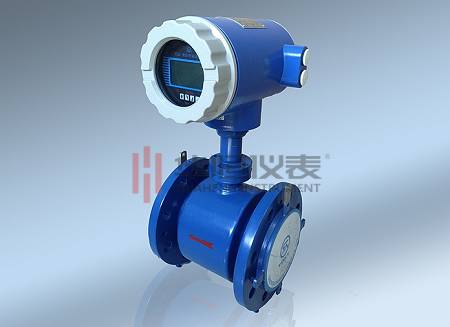

       西安华恒仪表制造有限公司是一家专门研发、生成、定制流量计和变送器的厂家,今天为大家介绍一下“电磁流量计安装要求” 。

       比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应25D,出口直管段23D(D为传感器公称口径)。

       插入式进口直管段应2 20D,出口直管段27D(D为传感器公称口径)。

       水平和垂直安装

       传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。

       传感器不能安装在管道的.高位置,这个位置容易积聚气泡。

       确保满管安装

       确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。

       如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。

       当出口为放空状态时,传感器不应安装在管道放空之处,应安装在较低处。

       传感器安装在管道下方处时,应保证传感器内被液体充满,不能出现空管状态。

       申联安装和平行安装

       如果有几个传感器需要按顺序串联在同一管道上,每个传感器之间的距离至少应为2个传感器的长度。

       如果两个以上的传感器彼此并行安装,传感器的距离必须大于1m。

       传感器产生的流量信号非常小,在满量程时也只有几个毫伏,所以传感器接地应良好。电磁流量计的接地要求有两个方面:

       1.从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。

       2.接地。以大地为零电位,减少外界干扰。一般情况下,工艺管道都是金属管,本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置,接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地电阻应小于109。

       a.传感器在金属管道上安装(金属管道内壁没有绝缘涂层),按下图接地。

       b.传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管,按下图接地。

       使管内流动的被测介质与大地短路,具有零电位,否则,电磁流量计无法正常工作。

       以上就是“电磁流量计安装要求”,如有疑问,可以随时联系我们。
