怎么才能正确安装孔板流量计呢?

作者:admin 发布日期: 2020-05-19 二维码分享

       怎么才能正确安装孔板流量计呢?掌握以下七点孔板流量计安装时的要求,确保可以一次性安装好孔板流量计,节省不必要的时间和人力,财力。

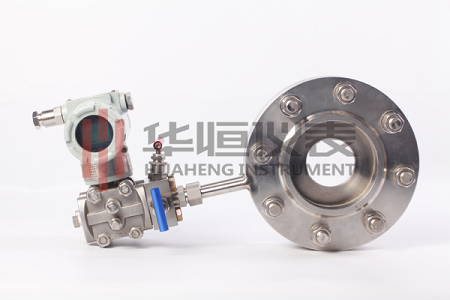

孔板流量计


       1、孔板流量计前后的直管段必须是直的,不得有肉眼可见的弯曲。

       2、安装孔板流量计用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正系数。

       3、为保证流体的流动在孔板流量计前ID出形成充分发展的素流速度分布,而且使这种分布成均匀的轴对称形,直管段必须是圆的,而且对孔板流量计前2D范围,其圆度要求其甚为严格,并且有一-定的圆度指标。具体衡量方法:孔板流量计前0D, D/2, D, 2D4个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D.任意内径单测量值与平均值之差不得超过士0.3% ;在孔板流量计后,在0D和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其.大偏差不得超过士2%; 孔板流量计前后要求一-段足够长的直管段,这段足够长的直管段和孔板流量计前的局部阻力。

       4、孔板流量计上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与孔板流量计之间的直管长不得小于30D(15D)。若孔板流量计和敞开空间或大容器之间尚有其它局部阻力件时,则除在孔板流量计与局部阻力件之间设有附合规定的.小直管段长1外,从敞开空间到孔板流量计之间的直管段总长也不得小于30D(15D)。

       5、接上信号线、电源线

       6、开启进口、出口阀门,进出口阀门开度要一致

       7、打开不锈钢三阀组平衡阀,缓慢开启孔板高低压端的阀门,待流体通过流量计后关闭不锈钢三阀组平衡阀即可。

       充满管道的流体,当它们流经管道内的孔板流量计时,流束将在孔板流量计的孔板流量计处形成局部收缩,从而使流速增加,静压力低,于是在孔板流量计前后便产生了压力降,即压差,介质流动的流量越大在孔板流量计前后产生的压差就越大,所以孔板流量计可以通过测.乃差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

       以上就是安装孔板流量计时的七个要求的内容,快速安装孔板流量计,省时省力。更多关于流量计的安装问题,可以联系西安华恒仪表制造有限公司。
