浅析孔板流量计装反了会怎么样?

作者:华恒仪表 发布日期: 2020-07-01 二维码分享

  生产的孔板流量计提醒你,在安装他的过程中,如果他的方向反了会有什么影响呢?

  孔板流量计对于测量元件而言,不当的操作会对测量结果产生一定的影响,接下来分享孔板流量计的方向装反了的影响。


  流量和孔板的前后压差成一定的比例关系(忘了是否是线性),但肯定是差压越大,流量越大,为了测量准确,才有孔板的倒角,以加大差压,而孔板装反,则差压减小,当然流量显示就变小了,因流量孔板的内边是45度的斜刀口,所以也被称为锐孔板。

  设置刀口的目的是要让气体到孔板处能迅速减压提高流速然后再迅速释放,以增大孔板前后的压差,然后根据此压差来计算流量,其是用伯努利方程来计算的。在孔板后会出现一缩脉,此处气体的流速最大而压力最小,就是根据缩脉处的压力和孔板前的压差来计算。

  因为孔板是一个节流元件,其测量原理就是根据其前后的压力差与流量之间的关系来确定的。压力差越大时,流量越大。当装反时,因为其结构上原因,会使测量出来的压力差降低,故流量显示值偏小。

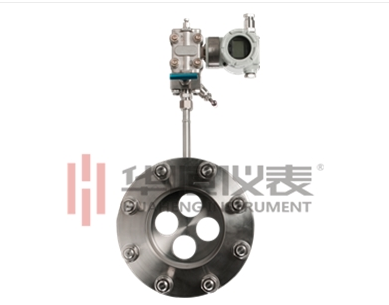

  孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。

  充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

  智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。所以,在安装过程中多加注意,以免发生不必要的错误。

  孔板流量计是测量流量的差压产生装置。它可以使用各种差压计或差压变送器测量管道中各种流体的流量。孔板流量计节流装置包括环形腔孔板,喷嘴等。孔板流量计节流装置与差压变送器一起用于测量液体,蒸汽和气体的流量,广泛应用于石油,化工,冶金,电力,轻工等部门。

  充满管道的流体,当它们流过管道中的节流装置时,流动将在节流装置的节流阀处形成局部收缩,从而增加流速并且静压力低,从而产生节流阀节流前后压力下降,即压力差,介质流量越大,节流前后产生的压差越大,因此节流量流量计可通过测量流量来测量流量压力差。该测量方法基于能量守恒定律和流动连续性定律。

  智能节流装置(孔板流量计)是新一代流量计,集流量,温度和压力检测功能于一体,可自动补偿温度和压力。孔板流量计采用先进的微电脑技术和微功耗。新技术,功能强大,结构紧凑,操作简便,使用方便。

  孔板流量计的特点:

  ▲节流装置结构易复制,简单牢固,性能稳定可靠,使用寿命长,价格低廉。

  ▲采用国际标准和加工孔板计算

  ▲应用范围广泛,可以测量所有单相流量,也可以应用一些混相流量。

  ▲标准型节流装置无需实时流量校准即可使用。
