饱和蒸汽孔板流量计和涡街流量计的区别

作者:华恒仪表 发布日期: 2020-07-08 二维码分享

  饱和蒸汽孔板流量计涡街流量计怎样选择:国内在工业蒸汽计量方面,主要选用饱和蒸汽孔板流量计涡街流量计这两种,在不同的环境下,会选用不同的流量计.这两种流量计原理不同如下:涡街流量计工作原理在流体中设置非流线型漩涡发声体,则从漩涡发生两侧交替地产生两列有规则的漩涡,这种漩涡称为卡曼涡街。


  在一定的流量范围内漩涡分离频率正比于管道内的平均流速,经漩涡发生体中装入电容探头或压电探头(探测器)及配置相应电路,即构成了电容检测式涡街流量传感器或压电检测式涡街流量传感器。电容差动式涡街流量计,采用了最新嵌入式技术,可测量流量、压力、温度信号,采用RS485或RS232通讯接口,非常方便地组网;流量计的变送功能适用于各种集散控制系统,也可与上位机组成流量数据采集系统。电容差动式涡街流量计,根据使用场合的不同可以分为满管式、插入式和分离式。在不便于提供电源的场合,可选用电池供电现场液晶显示型,并可变送输出电流信号或者频率信号,供记录、调节控制用。

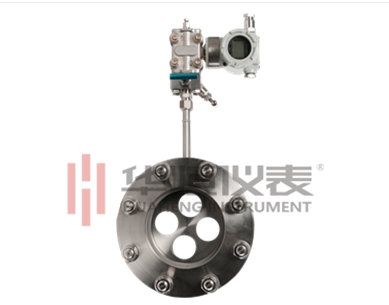

  饱和蒸汽孔板流量计在管道内部装上孔板或喷咀等节流件,由于节流件的孔径小于管道内径,当流体流经节流件时,流束截面突然收缩,流速加快。节流件后端流体的静压力降低,于是在节流件前后产生产生静压力差,该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。△P。用差压变送器(或差压计)测量节流件前后的差压,实现对流量的测量。

  而涡街流量计是通过在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:f=St.V/〔(1-1.25d/D)d〕式中:f-发生体一侧产生的卡门旋涡频率St-斯特罗哈尔数V-流体的平均流速d-柱体流面宽度D-管道内径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。

  以上就是“饱和蒸汽孔板流量计和涡街流量计的区别”的全部内容,如有疑问,可以随时联系我们。
