法兰液位变送器概述

作者:华恒仪表 发布日期: 2020-07-23 二维码分享

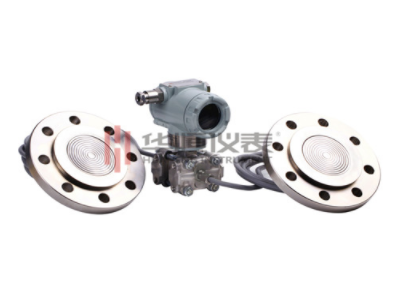

  SMT3151双法兰液位变送器由差压变送器与智能放大板组合,可构成智能远传压力、差压变送器,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。

  用途

  SMT3151双法兰液位变送器是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA.DC信号输出(参见结构原理图)。

  SMT3151DP差压变送器与智能放大板组合,可构成智能远传压力、差压变送器,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。

  为了适应不同的安装需求,本系列变送器具有多种形式的远传装置供用户选择,变送器的主体结构与差压相同。


  远传变送器主要用于以下场合的测量

  高温下粘稠介质

  易结晶的介质

  带有固体颗粒或悬浮物的沉淀性介质

  强腐蚀或剧毒性介质

  可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作。

  连续精确测量界面和密度

  远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况。

  卫生清洁要求很高的场合

  如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。

  产品特点

  逐台进行模拟“在线运行”考核,保证变送器在极限环境温度、介质温度和工作压力(包括

  正压或真空)下,稳定而可靠地工作。

  采用“动态型面”远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。

  选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。

  设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。

  品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。

  可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(差值≤4.5米)远传差压变送器。

  技术参数和性能

  输出信号:4~20MA.DC二线制(模拟)

  二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)

  供电电源:12~45V.DC(详见负载特性图)

  负载特性:

  电源影响:<0.005%输出量程/V

  负载影响:电源稳定时,无负载影响。

  测量精度:调校量程的±0.1%,±0.2

  标配精度为±0.2%,

  量程比:10:1或100比1

  阻尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。

  启动时间:<2秒,不需预热

  工作环境:环境温度-29~93(℃模拟放大器)

  -29~75(℃数字/智能放大器)

  -29~65(℃带显示表头)

  环境湿度0~95%

  防护特性:防护能力IP65

  防爆类型:隔爆型Exd II BT4-6

  本安型Exia II CT5

  静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。

  电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。

  指示表(%):液晶数显精度±0.2%

  振动影响:任何方向200Hz振动时,±0.05%/g。

  安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
