双法兰液位变送器-变送器厂家

作者:华恒仪表 发布日期: 2020-08-06 二维码分享

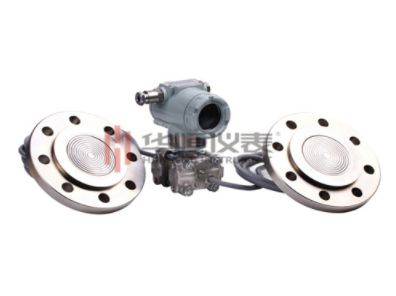

  SMT3151型双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件,它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力,然后将其转变成4~20mA DC信号输出。

  SMT3151型差压/压力变送器带上远传密封装置后,就成为SMT3151型双法兰液位变送器,它仍具有SMT3151差压/压力变送器的各种特点。可与HART手操器相互通讯,通过它进行设定,监控。

  可避免被测介质直接和变送器的隔离膜片接触。

  产品应用:

  1、被测介质对变送器敏感元件有腐蚀作用。

  2、需要将高温被测介质与变送器隔离。

  3、被测介质中有固体悬浮物或高粘度介质。

  4、被测介质由引压管引同时易固化或结晶。

  5、更换被测介质需严格净化测量头。

  6、测量头必须保持卫生,严禁污染。使用对象:腐蚀性或粘性的液体。

  注意:真空场合不宜采用远传变送器。

  SMT3151型双法兰液位变送器的远传装置形式有四种:

  1、1191PFW扁平式远传装置(标准3″、工作压力2.5MPa)。

  2、1191RTW型螺纹安装式远传装置(最大工作压力10MPa)。

  3、1191RFW型法兰安装式远传装置。

  4、1191EFW型插入筒式远传装置(标准3″或4″,工作压力2.5MPa)。

  产品特点

  逐台进行模拟“在线运行”考核,保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下,稳定而可靠地工作。

  采用“动态型面”远传膜片结构,超载后膜片不会受损;长期工作后精度不会发生变化。

  选用全熔焊和刚性密封结构的灌充系统,根除了漏油现象的发生。

  设计新颖的毛细管结合部件,使毛细管得到可靠的保护,在现场使用不易折断。

  品种、形式和尺寸多样的远传装置,以及丰富的灌充液种类,可以满足各种不同场合的测量需要。

  可提供各种特殊需要产品,包括高温、高真空、快响应和不等长毛细管(差值≤4.5米)远传差压变送器。

  技术参数和性能

  输出信号:4~20MA.DC二线制(模拟)

  二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)

  供电电源:12~45V.DC(详见负载特性图)

  负载特性:

  电源影响:<0.005%输出量程/V

  负载影响:电源稳定时,无负载影响。

  测量精度:调校量程的±0.1%,±0.2

  标配精度为±0.2%,

  量程比:10:1或100比1

  阻尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。

  启动时间:<2秒,不需预热

  工作环境:环境温度-29~93(℃模拟放大器)

  -29~75(℃数字/智能放大器)

  -29~65(℃带显示表头)

  环境湿度0~95%

  防护特性:防护能力IP65

  防爆类型:隔爆型Exd II BT4-6

  本安型Exia II CT5

  静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。

  电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。

  指示表(%):液晶数显精度±0.2%

  振动影响:任何方向200Hz振动时,±0.05%/g。

  安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。

       以上就是关于“双法兰液位变送器-变送器厂家”的全部内容,如有疑问,可以随时联系我们。
