防爆超声波液位计安装方法

作者:华恒仪表 发布日期: 2020-09-17 二维码分享

  安装方法

  开敞环境下一般采用支架安装方式,用仪表自带法兰固定。池或罐在安装位置上割一个直径60mm的圆孔,将仪表探头放入,然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

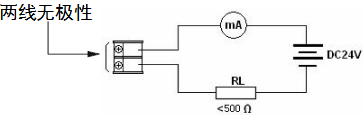

  二线制接线方法

  二、防爆超声波液位计安装参数含义

  1、防爆超声波液位计的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离L,仪表安装高度TH减去测量距离L将得到当前液位H。

  2、防爆超声波液位计量程指仪表能够测量的距离,安装高度TH应小于量程。

  3、防爆超声波液位计盲区指仪表在探头附近无法测量的区域,最高液位与探头间距应大于盲区,例盲区为0.5m,则最高液位与探头间距必须大于0.5m。如:量程:6米,盲区:0.45米,实际测量为:0~5.55米。

  4、探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸起物或渠道边沿。

  三、防爆超声波液位计安装原则

  1、探头发射面到最低液位的距离,应小于选购仪表的量程。

  2、探头发射面到最高液位的距离,应大于选购仪表的盲区。

  3、探头的发射面应该与液体表面保持平行。

  4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

  5、若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.5m以上。

  6、若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.45m~0.60m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径。或者将管子通至罐底,管径大于100mm,管底留孔保持延伸管内液面与罐内等高。

  四、防爆超声波液位计安装注意事项

  1、防爆超声波液位计在室外安装建议加装遮阳板以延长仪表使用寿命。

  2、电线、电缆保护管,要注意密封防止积水。

  3、防爆超声波液位计虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置。

  4、防爆超声波液位计在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置。

  以上就是“防爆超声波液位计安装方法”的内容,如有需要,请联系我们!
