磁致伸缩液位计安装类型

作者:华恒仪表 发布日期: 2020-11-19 二维码分享

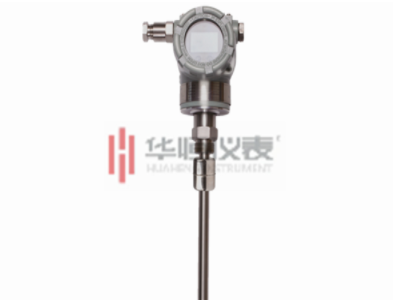

  磁致伸缩液位计由三部分组成:探测杆,电路单元和浮子组成。具有HART协议,可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。该液位计测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。


  磁致伸缩液位计安装形式类型:

  1.安装方式一:(此种方式适用于大部分液罐测量)

  可选用厂家提供的连接法兰(或用户特殊定制的法兰),参照安装方式一直接旋入液位传感器中;

  2.安装方式二:(此种方式适用于开罐测量)

  可选用厂家提供的传感器支架与锁紧螺母配件,将液位传感器固定在所需安装位置;

  3.安装方式三:(此种方式适用于开罐与密封罐测量)参照如下步骤进行:

  a.先在所需安装液位传感器的罐盖上加工一个M72X2螺纹孔,便于放入浮球;

  b.将螺套(用户选购)与液位传感器密封连接;

  c.将锁紧环固定在距传感器末端19mm处;

  d.在螺套M72X2螺纹处用聚四氟乙烯生料带作填充;

  e.将装好上述零件的传感器旋入罐盖中。

  4.安装方式四:(此种方式适用于测量高度可调整的开罐与密封罐测量)

  参照如下步骤进行:

  a.先将活动连接头装入传感器测杆中,并将长度按液位高度调整好;

  b.将螺套(用户选购)与活动连接头连接;

  c.参照安装方式三中的c、d、e步骤进行。

  华恒仪表可以为您提供专业的磁致伸缩液位计选型建议和可靠的磁致伸缩液位计产品,有任何疑问可以致电180 9235 6836,我们会有专业的技术人员帮您解答,希望能带给您帮助!
