电容式物位传感器是根据圆筒电容器原理进行工作的。其结构如同2个长度为L、半径分别为R和r的圆筒型金属导体，中间隔以绝缘物质，当中间所充介质是介电常数为ε1的气体时，两圆筒的电容量为：



　　C1=2πε1L/R(㏑R/r)(1)如果电极的一部分被介电常数为ε2的液体（非导电性的）浸没时，则会有电容量的增量△C产生（因ε2>ε1），此时两极间的电容量C=C1+△C。假如电极被浸没长度为l，则电容增量为：



　　△C=2π(ε2-ε1)ι/(㏑R/r)（2）



　　当ε2、ε1、R、r不变时，电容量增量△C与电极浸没的长度l成正比，因此测出电容增量数值便可知道液位高度。



　　如果被测介质为导电性液体时，电极要用绝缘物（如聚乙烯）覆盖作为中间介质，而液体和外圆筒一起作为外电极。假设中间介质的介电常数为ε3，电极被浸没长度为l，则此时电容器所具有的电容量为：



　　C=2πε3ι/(㏑R/r)（3）



　　其中：R和r分别为绝缘覆盖层外半径和内电极外半径。由于ε3为常数，所以C与l成正比。

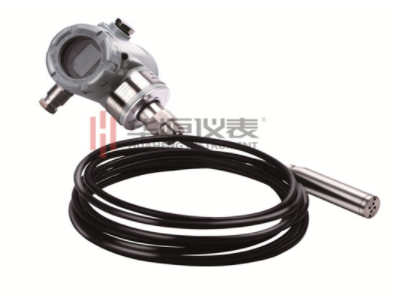

　　电容式缆式液位计技术指标



　　●测量范围：0.2～20米



　　●精度：0.5级、1.0级



　　●探极耐温：－40～250゜C



　　●变送器适应环境温度：－40～60゜C



　　●允许容器压力：－0.1Mpa～32.0MPa



　　●测量介质：电导率不低于是10-3S/m的酸、碱、水等非结晶导电液体。



　　●供电电源：DC12～35V（隔离式为DC21～27V）



　　●输出信号：4~20mA（0～10mA，0～20mA）



　　●输出保护：27mA



　　●量程调节范围及零点迁移：≥±30%FS



　　●应用领域适用于电力、治金、化工、食品、制药、污水处理、锅炉汽包等的液位测量。



　　电容料位开关安装方法



　　1.当探头水平安装时，应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度；



　　2.探头穿过容器壁安装时，保护套（绝缘部分）应比容器壁上的积料厚度长出2”；



　　3.为避免室外环境下雨水渗入接线盒，水平安装时电缆入线口须垂直向下；



　　4.安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角；



　　5.确认电源电压与所选用产品的电压相同，根据端子台上的标识参照接线图对应连接好各电缆，接好后，再将接线盒盖锁紧；



　　6.控制线路负载不能超负载使用(小于继电器容量使用)。



　　注：不要在探头与容器壁的螺纹连接处使用任何润滑剂，如果需要，可使用teflon胶布进行密封，此时，安装者应用万用表对线路进行检查，并确保容器壁与探头间的电阻小于1欧姆！
