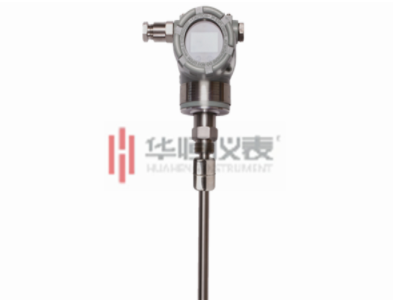

磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。具有HART协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。该液位计测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个“扭曲”脉冲，或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。



　　磁致伸缩液位计探头安装型式：



　　1、连接方式：法兰连接，底部结构：端盖+堵头



　　2、连接方式：卡盘连接，底部结构：盲法兰



　　3、连接方式：焊接，底部结构：短管+排污阀



　　注意：连接方式和端部结构没有必然的对应关系。



　　华恒仪表可以为您提供专业的磁致伸缩液位计选型建议和可靠的磁致伸缩液位计产品，有任何疑问可以致电180 9235 6836，我们会有专业的技术人员帮您解答，希望能带给您帮助！
