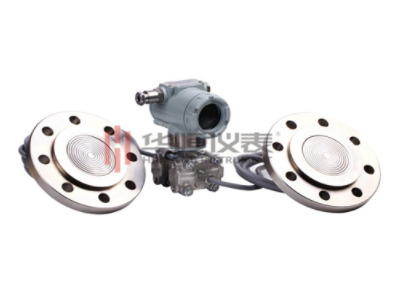

双法兰液位变送器是测量变送器两端压力之差的变送器，输出标准信号（如4~20mA、1~5V）。双法兰液位变送器与一般的压力变送器不同的是它们均有2个压力接口，双法兰液位变送器一般分为正压端和负压端，一般情况下，双法兰液位变送器正压端的压力应大于负压段压力才能测量。

　　双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mADC信号输出。

　　双法兰液位变送器的校验步骤：

　　准备：标准压力信号发生器、标准电流表、24VDC电源及连接件、导线等。

　　1）将仪表正、负压室通大气，接通电源稳定3min后，将阻尼时间置zui小，此时变送器为4mA，否则调整零点螺钉，使之输出为4mA；

　　2）给双法兰液位变送器正压室输入量程信号，负压通大气，变送器输出为20 mA,若有偏差调整量程螺钉，使之输出为20mA，如果零位螺钉达不到要求，应切断电源，改变迁移插件位置，然后接通电源，再进行零位迁移；

　　3）重复步骤1、2使之符合要求为止；

　　4）双法兰液位变送器要进行零点迁移时要将仪表相应压力侧施加测量初始差压，调整零点螺钉，使之输出为4mA；

　　5）将测量范围分为5点，按0%、25%、50%、75%、逐点输入信号，变送器的输出值应在允许范围内，若超差，反复调整零位、量程；

　　6）投用仪表并告知工艺；

　　7）填写校验单
