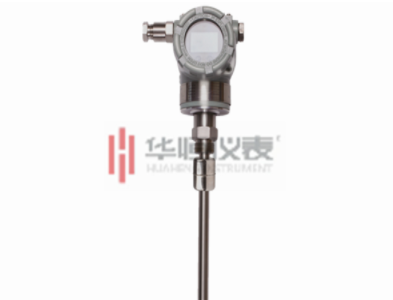

磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。具有HART协议，可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。该液位计测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个“扭曲”脉冲，或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。



　　磁致伸缩液位计数据跳动分析：

　　一、接PLC后数据跳动且波动不大

　　可能原因：

　　1.磁致伸缩位液位计或者机器未接地

　　2.供给电压不稳定

　　解决方法：检查供电电压是否稳定，若不稳定则换电压并使液位计与机器好的接地。

　　二，数据恒定在某个数字不动

　　可能原因：

　　1.未正确接线导致液位计烧坏

　　2.供电电压过大

　　解决方法：检查接线方式是否正确，检验供电电压是否过大，观查位移传感器电子舱接线外部是否有烧黑现象，若看不见电子舱部分可闻下是否有焦味从而做出判断。

　　三，数据波动，有规则跳

　　可能原因：

　　1.液位计本身没有校准好

　　2.磁环消磁或者有导磁元器件存在

　　3.液位计的精度不够

　　解决方法：重新校准液位计，装隔磁元件；校准传感器精度，检验其是否达标。

　　四，数据无规则乱跳

　　可能原因：

　　1.有干扰源存在（如大型变频器，大型电机）

　　2.液位计本身电路设计有问题。

　　解决方法：用隔离栅隔离干扰源若此不能解决则寄回厂家维修检测。
