锅炉水位检测差压液位变送器的低压室还是高压

作者:admin 发布日期: 2020-05-18 二维码分享

       测量锅炉汽包水位的差压式液位计是基于液体静压平衡原理工作的。锅炉水位检测差压液位变送器的低压室还是高压室?西安液位变送器厂家看来在使用中需要注意差压式液位计的安装位置。

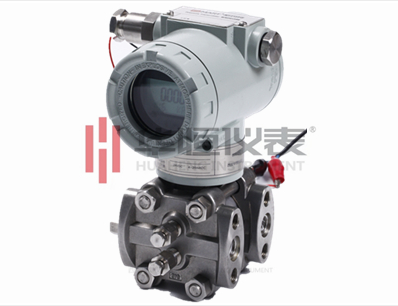

差压液位变送器


       锅炉的双室平衡容器实际上就是个水位传感器,其作用就是造成一个恒定的水柱静压力,使之与汽包水位形成的水柱静压力相比较,输出二者之差。

       相管应连接差压液位变送器的高压室(H))还是低压室(L),这实质是习惯问题,电力和化工部门的习惯就不同。电力行业习惯是气相管连接变送器的高压室,化工行业则习惯气相管连接变送器的低压室双法兰差压式液位计安装在密闭容器低端法兰水平线以下,变送器安装在密闭容器下法兰水平线以下。

       假设ρ介为介质密度=1.5,ρ0为硅油密度=0.93,H0为介质量程0-5m,H1=1m,H2=6m,求变送器的量程。

       变送器位于上下法兰之间

       双法兰差压式液位计安装在密闭容器法兰水平线中间,变送器安装在密闭容器高低侧法兰水平线中间。

       变送器高于上下法兰

       双法兰差压液位变送器安装在密闭容器高侧法兰水平线以上。

       在仪表施工与调试当中,经常有同仁讲以上三种安装方式零点迁移量是不一样的。从上面的计算公式中可以得出,双法兰差压式液位计变送器不管安装在什么位置,其量程和零点迁移量不会随变送器安装位置改变而改变。实际安装中为了变送器能使用更长久。
