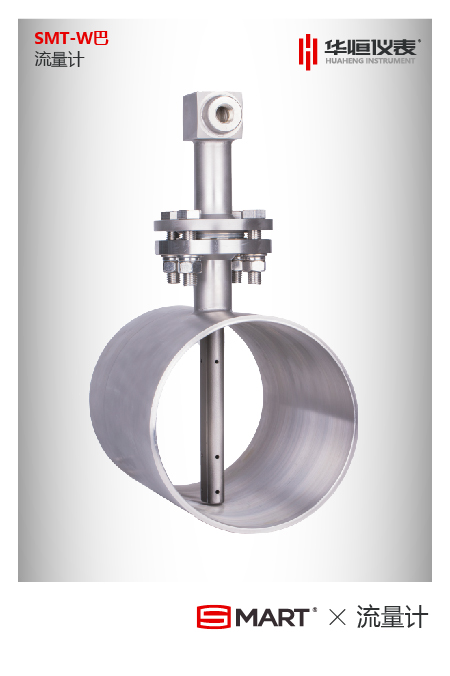

均速管(SMT-W巴)流量计
SMT-W巴流量传感器是在皮托管测速原理的基础上,运用航空动力学原理,辅以风洞实验检测的高精度流量仪表。…
类 别:
巴类系列
在线留言
详情内容
/ Content details
手机扫一扫
订购热线:
18092356836
产品介绍
一、概述
SMT-W巴流量传感器是在皮托管测速原理的基础上,运用航空动力学原理,辅以风洞实验检测的高精度流量仪表。是一种差压式,速率平均式流量传感器,通过传感器在流体中的平均总压与静压之差(即高、低端的压差)测量流量的,用来测量液体、气体和蒸汽的流量,特别适用于大管径流量的测量,广泛用于冶金、电力、环保等行业。
二、特点:
1、根据空气动力学原理设计的测量型面,经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小。
2、取在侧面的静压孔,产生的静压位于流体与传感器固定分离点之前,是一种完全稳定的非脉动信号。
3、防尘:静压孔取在传感器的两侧面,对介质中的异物及尘垢极不灵敏,是一种理想的流量传感器。
4、SMT-W巴可实现在线不断流安装、维护。
5、SMT-W可实现差压、压力、温度的一体化安装,降低了差压管路带来的附件误差。
6、结构上没有可移动部件,可保证传感器的长寿命,并能保证长期的稳定性和无精度漂移。
7、节能:由于产生产生压力损失极低,使能耗大大减小。与其它流量计相比运行成本极低。
8、SMT-W巴流量传感器有许多特殊的材料供选择,以满足具有腐蚀性、超高温、超高压的需要。
三、主要技术指标:
1、公称压力;PN≤32MPa。
2、温度范围:-180℃~650℃。
3、公称通经:DN10——DN6000。
4、精度等级:1.0。
5、重复性:≤0.1%。

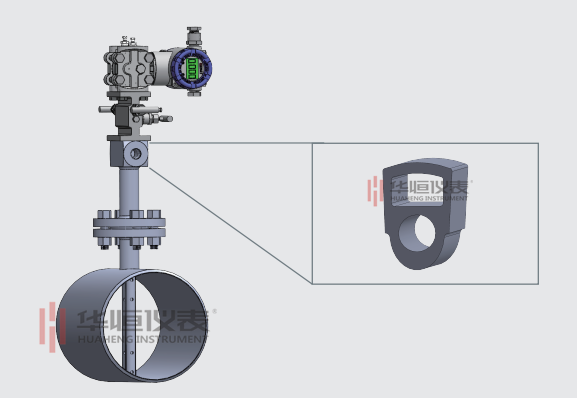

四、结构形式
五、型谱规格说明
型谱规格
说明
SMT-W
W型均速流量传感器
介质类型
Y
液体
Q
气体
Z
蒸汽
传感器型式
P
普通型
Q
球阀型
ZX
在线插拔型
TH
弹簧锁定型
传感器结构
FT
分体结构
YT
一体化结构
安装方式
1
单端固定
2
双端固定
连接方式
1
螺纹连接
2
法兰连接
3
直焊连接(用于高温高压)
压力等级
1
≦1.6MPa
2
≦2.5MPa
3
≦4.0MPa
…
…
5
≦25MPa
口径
-25
25mm
-50
50mm
-80
80mm
-100
100mm
…
…
-6000
6000mm
订货须知:
一、供方对质量负责的条件和期限:
1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
2、 即使在保修期内,如属下述情况者仍属收费修理:
a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
三、付款方式:预付款30%,安排生产,全款到账发货。
四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
五、发票类型:含13%增值税发票。
六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
七、违约责任:按《中华人民共和国合同法》的规定执行。
八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
