均速管(SMT-D巴)流量计

SMT-D巴流量计是根据PITOT管原理设计制造的用于测量流体(气体、蒸汽、液体等)的一种流量计,是利用流体通过流量传感器产生的差压来测量流量的。…

  • 巴类系列

详情内容/ Content details

手机扫一扫

  • 均速管(SMT-D巴)流量计
  • 订购热线:18092356836

产品介绍

  一、概述

  SMT-D巴流量计是根据PITOT管原理设计制造的用于测量流体(气体、蒸汽、液体等)的一种流量计,是利用流体通过流量传感器产生的差压来测量流量的。


  二、特点:

  1、正反方向完全对称,保证了双向流量测量的优良性能。

  2、尖锐边缘设计有效的控制了附面层的分离点,使分离点的位置不随雷诺数而变,达到极好的线性。

  3、精确的设计和精密的取压孔位置保证了平均压力的精确和稳定。

  4、在线插拔结构,可以不断流安装。

  5、可实现差压、压力、温度的一体化结构,降低了差压管路带来的附件误差。

  6、较短的上、下游管段要求。

  7、极低的永久性压力损失。

  8、较低的安装费用。

  9、多种材料的选择可满足耐腐蚀、超高压、超高温的要求。

  三、主要技术指标:

  1、公称压力:PN≤32MPa。

  2、测量范围:-180℃~860℃。

  3、精度等级:0.5(液)、1.0(汽)。

  4、重复性:≤0.1%

  5、公称通径:DN10~DN6000

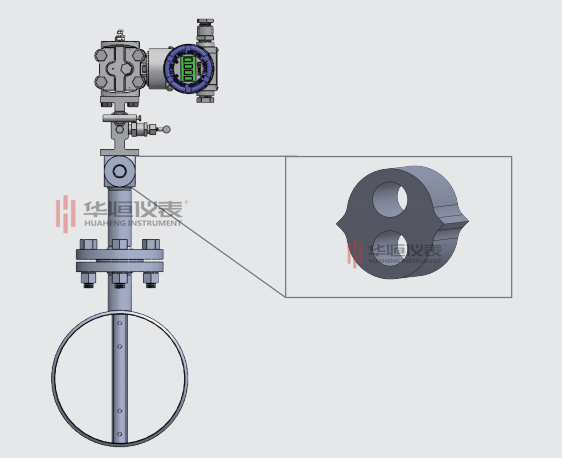

  四、结构形式

  五、型谱规格说明
  型谱规格 说明
SMT-D   D型均速流量传感器
介质类型   Y   液体
  Q   气体
  Z   蒸汽
传感器型式   P   普通型
  Q   球阀型
  ZX   在线插拔型
传感器结构   FT   分体结构
  YT   一体化结构
安装方式   1   单端固定
  2   双端固定
连接方式   1   螺纹连接
  2   法兰连接
  3   直焊连接(用于高温高压)
压力等级   1   ≦1.6MPa
  2   ≦2.5MPa
  3   ≦4.0MPa

  5   ≦25MPa
口径   -25 25mm
  -50 50mm
  -80 80mm
  -100 100mm

  -5000 5000mm


        订货须知:

一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
