产品简介:

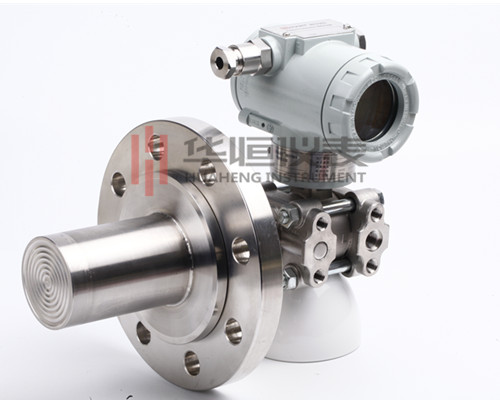

       插入筒式液位变送器是在比较特殊的工况下使用的一种变送器,适合测量压力较大的工况,耐压等级较高的工况。它是以大气压为参考端测量的压力信号,通过压力信号也可以反映液体的高度,有一个端口为管螺纹(或者其他连接方式)和工艺管道连接。
      工作原理
      在普通压力变送器的基础上,增加了一个隔离膜盒为测量接液部分。主要用于测量高温、易固化或结晶、有腐蚀性或其他需要的介质。
      其基本测量元件与3151T压力变送器的技术性能和技术指标相同,加远传装置后会出现测量精度有少量的降低,反应速度变慢,压力比较小的情况下要注意安装位置,保证被测压力在基本测量元件的测量范围内。


插入筒式液位变送器选型规格表

型号 变送器类型
3151FTLT 插入筒式液位变送器
代号 量程范围
2
3
4
5
0-20~100kPa(0-2000~10000mmH2O)
0-70~350kPa(0-7~35mH2O)
0-200~1000kPa(0-20~100mH2O)
0-700~3500kPa(0-70~350mH2O)
代号 输出形式
E 线性输出4-20mAdc
SF 线性输出4-20mAdc+HART信号,现场全功能按键
F MODBUS-485信号
代号 过程连接尺寸
A1 1/2NPT-14(内螺纹)
A2 M20×1.5(外螺纹)
A3 定制螺纹规格
代号 测量膜片 法兰及接液部分材料
A 316不锈钢 316L
B 哈氏合金C 316L
C 蒙乃尔合金 316L
D 316L
代号 灌充液
D 普通硅油  (-40~104℃)
F 高温硅油   (-40~304℃)
S 惰性液   (-40~204℃)
代号 外壳材料 导线管入口尺寸
A 低铜铝合金聚氨酯涂层 M20×1.5
B 低铜铝合金聚氨酯涂层 1/2-14 NPT
C 不锈钢 M20×1.5
D 不锈钢 1/2-14 NPT
代号 可选件
M1 0~....  线性指示表头
M4 LCD多功数显能表头
Da 隔爆型ExdIIBT5Gb;(防爆证编号:CE16.1163)
Fa 本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X)
Gd 膜片镀金
T 膜片加厚
F4 膜片喷四氟

选型举例:SMT3151 FTLT3SFA1ADAM4 0~100kPa
