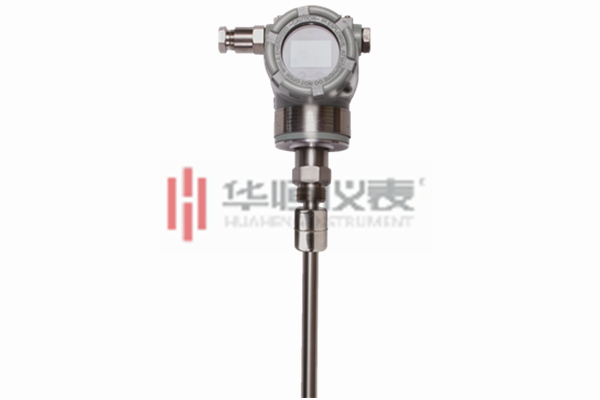

SMT3151磁致伸缩液位计

简介—— SMT3151磁致伸缩液位计是西安华恒仪表制造有限公司研发的新型液位测量仪表用于液体液位、界面连续测量。

  • 磁致伸缩液位计

详情内容/ Content details

手机扫一扫

产品简介:
      SMT3151磁致伸缩液位计是西安华恒仪表制造有限公司研发的新型液位测量仪表用于液体液位、界面连续测量。
      磁致伸缩液位/界位变送器使用的是一种物理现象——磁致伸缩原理设计而成的。
工作原理:
      具体工作原理如下:在一根非磁性的传感管内装一根精细的磁致伸缩线,在磁致伸缩线的一端连接着压磁传感器,该压磁传感器每秒钟发出10个电流脉冲信号给磁致伸缩线并计时,该电流脉冲沿着磁致伸缩线向下传送,产生一个向下运动的环形磁场,该环形磁场同磁性浮子的磁场产生相互作用,在磁致伸缩线上产生一个扭应力波,这个扭应力波以已知的速度从浮子的位置沿着磁致伸缩线向上下两端传送,知道压磁传感器接受到这个扭应力波信号为止。通过计时电路可知道起始电流脉冲波和返回扭应力波间的时间间隔,根据时间间隔大小可判断出浮子的位置,由于浮子总是浮在液面上,因此即可以准确的判断出液面的位置。
      随着科学技术的迅猛发展,高新技术在各行业中得到了广泛的应用,高科技含量的磁致伸缩液位传感器,应用于各类储罐的液位测量。该种液位仪具有精度高、环境适应性强、安装方便等特点。因此,广泛应用于石油、化工等液位测量领域,并逐渐取代了其它传统的传感器,成为液位测量中的精品。在中石油及中石化的成品油流通行业,对油罐油量的测量大多采用人工爬罐,投尺进行测量。用带有重锤的米制钢带卷尺或带有刻度的标尺计量,手工记录读数,人工查表换算,.后得到油量数据。这种测量方法不仅劳动强度大,同时存在不安全因素,也无法保证精度。磁致伸缩液位计很好的解决了以上问题并能够提供高达毫米级的测量精度,在各个领域得到广泛的应用。
产品特性:
      SMT系列磁致伸缩液位计分为柔性探杆型,硬质探杆型,外浮筒隔离探测三个系列,表体包含两个主要的部分:电子部分和传感部分,SMT系列磁致伸缩液位计其优点表现在:
      1.可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。
      2.精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。
      3.安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖,避免人工测量所存在的不安全性。
      4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。
      5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。
      传感部分:探杆的直径为5/8”,末端密封,探杆的内部是空心的,装有精密的磁致伸缩线。探杆除了可以装载磁致伸缩线之外,还可以装.多8个RTD温度传感器,用于检测温度,探杆的.大长度可以做到23米,6米以上全部采用软缆结构。
      电子部分:外壳采用铝合金或者304不锈钢材质,为双腔式(即变送部分与接线部分分离),其中一腔为微处理模块和电路板,微处理模块带操作按键,另一腔为接线柱。在电路板和探杆处理板之间有一根线相连接,此线在无厂家授权的情况下,请不要擅自松动。


技术参数
名称 参数 名称 参数
供电电源 24V±2.4VDC/220V 输出纹 ≤20Mv
工作温度 -40℃-320℃ 显示型制 液晶显示/不带显示
湿度限制 SAMA 负载能力 4~20mA 输出:负载能力≤500Ω;
0~5V 输出;控制器负载≥5KΩ
压力限制 2000psig 测杆材料 0Cr18Ni9Ti、1Cr18Ni9Ti、衬四氟
.大量程 0.3m~18.1m 电子仓外壳 1Cr18Ni9Ti 或者铝防爆外壳.
温度输出 0-8 个温点 温引线方式 a.屏蔽电缆线连接, b.航空插头连接
c.接线端子连接
输出形式 4~20mA、0~5V、HART、RS-485 防爆认证 ExdIIBT5、ExiaIIBT5、ExdIICT5
线性误差 优于±0.02%FS; 防护等级: IP65
输出温漂 50ppm/℃ 极性保护 二极管串联在回路里
产品功耗 ≤50mA 诊断 通过HART 协议或AMS 协议在线诊断,

输出纹波 ≤20Mv 极性保护 二极管串联在回路里
