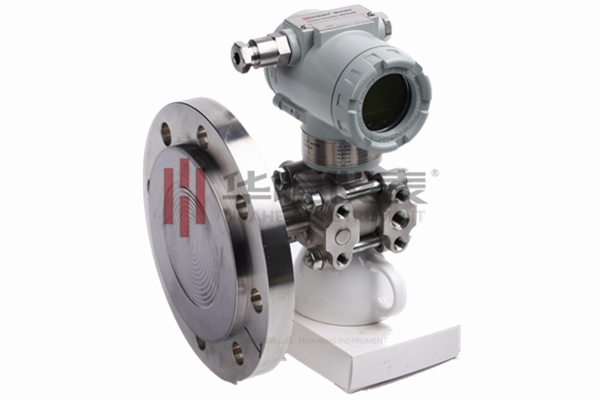

SMT3151LT液位变送器

简介—— 液位变送器是以大气压(低压侧)为参考端测量的压力信号,有一个端口或两个端口为法兰(或者其他连接方式)和工艺管道连接。

  • 单/双法兰式液位变送器

详情内容/ Content details

手机扫一扫

产品简介:
       液位变送器是以大气压(低压侧)为参考端测量的压力信号,有一个端口或两个端口为法兰(或者其他连接方式)和工艺管道连接。
      工作原理
      在普通压力/差压变送器的基础上,增加了一个或二个隔离膜盒为测量接液部分。主要用于测量高温、易固化或结晶、含有固体悬浮物、过于粘稠、有腐蚀性或其他需要保持卫生条件,不能污染的介质
      其基本测量元件与3151压力/差压变送器的技术性能和技术指标相同,加远传装置后会出现测量精度有少量的降低,反应速度变慢,压力比较小的情况下要注意安装位置,保证被测压力在基本测量元件的测量范围内。


3151LT 法兰规格表格

常用法兰齐平式规格如下:

DN50(2)法兰尺寸规格表

法兰标准

B

C

E

A

螺栓数n

螺栓孔径

150LB

150

120

95

19

4

18

300LB

165

127

95

20

8

18

600LB

165

127

95

32

8

18

900LB

215

165

95

45

8

26

PN1.6/1.0

165

125

95

18

4

18

PN2.5/4.0

165

125

95

20

4

18

PN6.4

180

135

95

26

4

22



DN80(3)法兰尺寸规格表

法兰标准

B

C

E

A

螺栓数n

螺栓孔径

150LB

190

152

124

20

4

18

300LB

210

168

124

25

8

22

600LB

210

168

124

38

8

22

900LB

240

191

124

54

8

26

PN1.6/1.0

200

160

124

20

8

18

PN2.5/4.0

200

160

124

24

8

18

PN6.4

215

170

124

28

8

22



DN100(4)法兰尺寸规格表

法兰标准

B

C

E

A

螺栓数n

螺栓孔径

150LB

230

190

155

24

4

18

300LB

255

200

155

32

8

22

600LB

275

215

155

45

8

26

900LB

290

235

155

50

8

33

PN1.6/1.0

200

180

155

20

8

18

PN2.5/4.0

200

190

155

24

8

22

PN6.4

215

200

155

28

8

26



DN40法兰尺寸规格表

法兰标准

B

C

E

A

螺栓数n

螺栓孔径

PN1.6/2.5

150

110

84

18

4

18

PN2.5/4.0

150

110

84

18

4

18

PN6.4

170

125

89

26

4

22



常用法兰插入桶式规格如下:

DN50(2)法兰尺寸规格表

法兰标准

B

C

E

F

A

螺栓数n

螺栓孔径

150LB

150

120

95

48

19

4

18

300LB

165

127

95

48

20

8

18

600LB

165

127

95

48

32

8

18

900LB

215

165

95

48

45

8

26

PN1.6/1.0

165

125

95

48

18

4

18

PN2.5/4.0

165

125

95

48

20

4

18

PN6.4

180

135

95

48

26

4

22



DN80(3)法兰尺寸规格表

法兰标准

B

C

E

E

A

螺栓数n

螺栓孔径

150LB

190

152

124

74

20

4

18

300LB

210

168

124

74

25

8

22

600LB

210

168

124

74

38

8

22

900LB

240

191

124

74

54

8

26

PN1.6/1.0

200

160

124

74

20

8

18

PN2.5/4.0

200

160

124

74

24

8

18

PN6.4

215

170

124

74

28

8

22



DN100(4)法兰尺寸规格表

法兰标准

B

C

E

E

A

螺栓数n

螺栓孔径

150LB

230

190

155

89

24

4

18

300LB

255

200

155

89

32

8

22

600LB

275

215

155

89

45

8

26

900LB

290

235

155

89

50

8

33

PN1.6/1.0

200

180

155

89

20

8

18

PN2.5/4.0

200

190

155

89

24

8

22

PN6.4

215

200

155

89

28

8

26



液位(压力/差压)变送器选型规格表



型号

变送器类型

3151LT

法兰式液位变送器

代号

量程范围

4

5

6

7

0-4.040kPa(0-4004000mmH2O)

0-20200kPa(0-220mH2O)

0-70700kPa(0-770mH2O)

0-2102100kPa(0-21mH2O)

代号

输出形式

E

线性输出4-20mAdc

SF

线性输出4-20mAdc+HART信号

F

MODBUS-485信号

代号

法兰标准(高压侧法兰)

A

ANSI美标(HG20615)

D

DIN欧标(HG20592

代号

过程连接尺寸

ANSI美标(HG20615)

DIN欧标(HG20592

25

1

DN25

40

1.5

DN40

50

2

DN50

80

3

DN80

00

4

DN100

代号

过程连接耐压等级

ANSI美标(HG20615)

DIN欧标(HG20592

A

150LB

PN16/25

B

300LB

PN40

C

600LB

PN64

D

900LB

PN100

代号

高压侧膜片

A

316不锈钢

B

哈氏合金C

C

蒙乃尔

D

E

F

特殊要求

代号

高压侧插入筒长度

高压侧插入筒材料

A

0 mm

B

50 mm

316L不锈钢

C

150 mm

316L不锈钢

D

200 mm

316L不锈钢

代号

高压侧灌充液

D

普通硅油  (-40~104

F

高温硅油   (-40~304

S

惰性液   (-40~204

代号

低压侧结构材料

法兰(接头)

排气/排液阀

隔离膜片

传感器灌充液

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

硅油

24

316不锈钢

316不锈钢

蒙乃尔

硅油

25

316不锈钢

316不锈钢

硅油

33

哈氏合金C

哈氏合金C

哈氏合金C

 硅油

35

哈氏合金C

哈氏合金C

 硅油

44

蒙乃尔

蒙乃尔

蒙乃尔

 硅油

S2

一个远传装置(低压侧带一个远传装置

代号

外壳材料

导线管入口尺寸

A

低铜铝合金聚氨酯涂层

M20×1.5

B

低铜铝合金聚氨酯涂层

1/2-14 NPT

C

不锈钢

M20×1.5

D

不锈钢

1/2-14 NPT

代号

可选件

M1

0....  线性指示表头

M4

LCD多功数显能表头

D1

侧面排放阀在上部(仅适用于低压侧不带远传装置的低压侧)

D2

侧面排放阀在上部(仅适用于低压侧不带远传装置的低压侧)

Da

隔爆型ExdIIBT5Gb;(防爆证编号:CE16.1163

Fa

本安型 ExiaIICT4/T5/T6Ga; (防爆证编号:CE15.2354X

CX

配对应的316冲洗环

选型举例: 3151LT4SFA50AAA22AM4Da    0~20kPa
