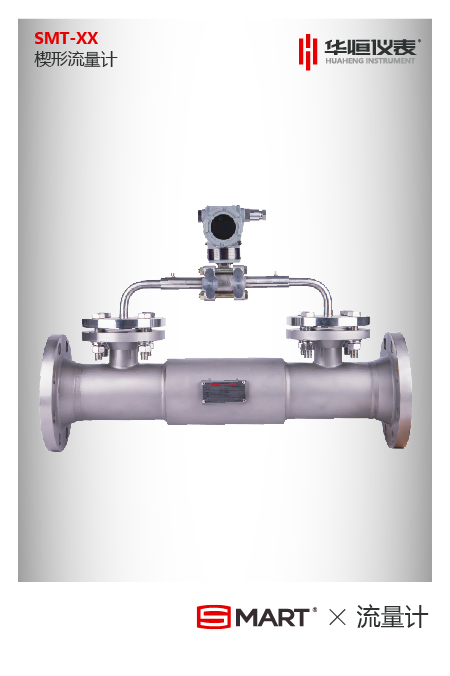

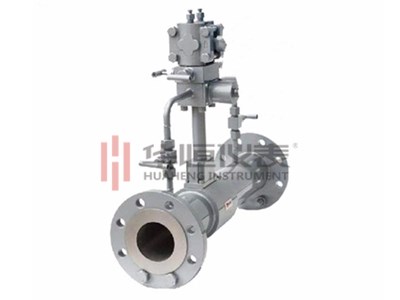

楔形流量计

产品简介: 楔形流量计是由一块V形的节流元件进行流量测量的流量仪表。它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流,楔形流…

  • 楔形流量计

详情内容/ Content details

手机扫一扫

产品简介:

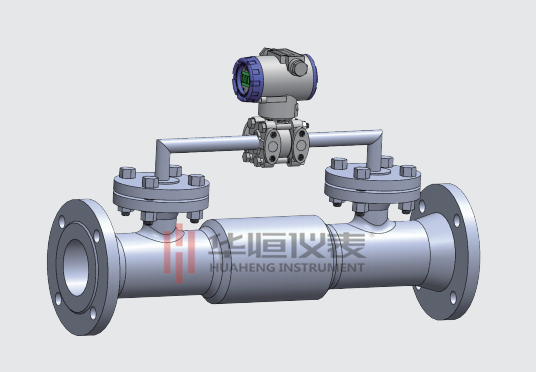

       楔形流量计是由一块V形的节流元件进行流量测量的流量仪表。它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游产生滞流,楔形流量计可用于粘滞性液体的流量测量,粘度可高达500mPaS,用于泥浆、矿浆、含沙原油、污水、重油、渣油等含有固体的悬浮液和低雷诺数等液体介质的流量测量,还可用于气体、蒸汽介质的流量。

       该产品用于各种气体,尤其适合脏污煤气和天燃气的流量计量。


原理及特点:
       1、采用“V”型体节流件可消除滞留区,防止系统出现堵塞现象。

       2、雷诺数的适用范围广,雷诺数为500时,仍保持差压与流量的平方关系。

       3、差压变送器可输出4~20mA的电信号,便于配用各种仪表。

       4、安装使用及维护方便。

       5、测量精度高,流量校准扩展不确定度:±0.5%~±0.2%(水校或油校)。

       6、长期稳定性好,被用户誉为零故障率仪表。

       7、一次表分体式,更换楔形件(中间)可扩展量程。

       8、款式多样:普通型:量程比在1︰3范围内,流量系数的非线性误差为≤±1%。

       高性能型:量程比在1︰10范围内流量校准扩展不确定度为±0.5%~±0.2%。

       材质:不锈钢,碳钢。

主要技术指标:
        1、公称直径:25mm≤DN≤300mm。

         2、雷诺数范围:Red.低可达300,.高可达106以上。

         3、公称压力:PN≤10MPa。

         4、工作温度:t≤200℃。

         5、精度:0.5级、1级。


安装要求:
       楔形流量计上游侧zui短直管段见下表:



楔形比
H/D
上游侧zui小直管段长度
  弯头90o T形三通 球阀 闸阀(全开)
0.2 6 6 10 6
0.3 8 8 11 6
0.4 12 12 14 8
0.5 14 14 16 10



楔形流量计型号规格

 HS-XX  楔形孔板
介  质  Y   液体
 Q   气体
 Z   蒸汽
连接方式   1   法兰连接
  2   对焊连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   0.25   0.25MPa
  0.6   0.6MPa
  1.0   1MPa
    ……
  10.0   10MPa
公称直径   -25 DN25
  -32 DN32
  -40 DN40
  ……
  -300 DN300
