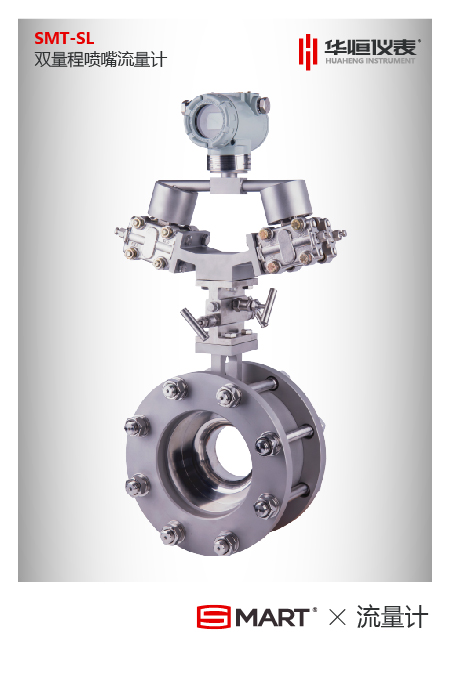

双量程差压式流量计

标准节流差压式流量计由于没有活动部件,耐震性好,抗干扰能力强,使用和检定方便等特点,在工业生产中获得广泛的应用。…

  • 流量计

详情内容/ Content details

手机扫一扫

 订购热线:18092356836

  一、概述

  标准节流差压式流量计由于没有活动部件,耐震性好,抗干扰能力强,使用和检定方便等特点,在工业生产中获得广泛的应用。

  标准节流差压式流量计的量程比为1:3~1:4左右,当量程比扩大后,就很难保证测量精度,随着现代工业的发展及用户工艺要求的提高,量程比要求为1:10,甚至更高,特别是当流量计用于计量和贸易结算时,需要更高的精度和更宽的量程比,我公司根据用户的要求,研发的双量程差压式流量计,从理论到实际,解决了长期困扰用户的问题。

  双量程流量计通常采用高量程和低量程的两台差压传感器,低量程的差压上限取高量程上限17.32%FS,双量程差压式流量计广泛用于石油、化工、冶金、电力等行业。

  二、特点:

  1、双量程差压式流量计,对于一个节流装置由于引入了一台低量程差压传感器和一台台高量程差压传感器并能实现输出的无缝衔接,使一台差压式流量计变成高、低量程二台差压式流量计,从而大大提高了量程低段的流量测量精度。

  2、单一量程的差压流量计,在引入流出系数C非线性补偿和可膨胀系数非线性补偿,并配高精度的差压变送器后,量程比可达1:10,而双量程的孔板流量计量程比可达1:65,使量程低段的系统精度大幅提高。

  3、采用一体化结构,清除了差压信号传递失真,保证了系统的精度。

  4、优异的稳定性、可靠性和抗振动能力。

  5、对高温、高压、低静压、低流速、低密度流体的适应性。

  6、变更量程方便。

  7、只要按照标准设计、制造、安装和使用,无需实流标定就能获得规定的准确度。

  三、主要技术指标

  1、公称直径: 50 mm ≤DN≤1200mm  如DN>1200 mm,需实流标定。

  2、孔径比β:0.10≤β≤0.75

  3、雷诺数范围: 当0.10≤β≤0.56时,5000≤ReD

  当0.56≤β≤0.75时,10000≤ReD

  4、公称压力:PN≤16MPa

  5、精度:1.0级,1.5级

  四,结构形式

  五、型谱规格说明
型 谱 规 格 说  明
  SMT-SL   双量程差压式流量计
介    质   Y   液体
  Q   气体
  Z   蒸汽
节流型式   XX   选择节流件
连接方式   1   管道式法兰连接
  2   对夹式法兰连接
法兰材质   C   碳钢
  S   不锈钢
  O   其它
公称压力   025   0.25MPa
  06   0.6MPa
  10   1MPa
    ……
  100   10MPa
公称直径   -50 DN50
  -65 DN65
  -80 DN80
  ……
  -1200 DN1200


     订货须知:
     一、供方对质量负责的条件和期限:
  1、 供方提供1年的售后服务,但是需方必须严格按照产品使用说明书进行正常使用、且在1年内发生 故障情况下,供方提供免费维修;1年以后酌情收费修理。
  2、 即使在保修期内,如属下述情况者仍属收费修理:
  a.因错误使用,或需方自行拆卸、改造或人为破坏引起的故障、损坏、损伤。
  b.因公害、电压异常以及地震、雷电、风害或其它自然灾害等外部原因而造成的故障、损坏、损伤。
  二、交货期限: 合同签订生效后3-5个工作日发货(具体以合同为准)。
  三、付款方式:预付款30%,安排生产,全款到账发货。
  四、运输方式及到达站港和费用负担:快递或者铁路运输,费用由供方承担。
  五、发票类型:含13%增值税发票。
  六、验收方式及提出异议期限: 根据本合同第二条要求验收,提出异议期限为两个月,过期视为合格。
  七、违约责任:按《中华人民共和国合同法》的规定执行。
  八、解决合同纠纷的方式:双方协商解决,协商不成提交起诉方人民法院诉讼。
  九、其他约定事项:合同传真件以及扫描件同样具有法律效力。
