锅炉管道应连接差压变送器的低压室还是高压室

作者:华恒仪表 发布日期: 2020-09-03 二维码分享

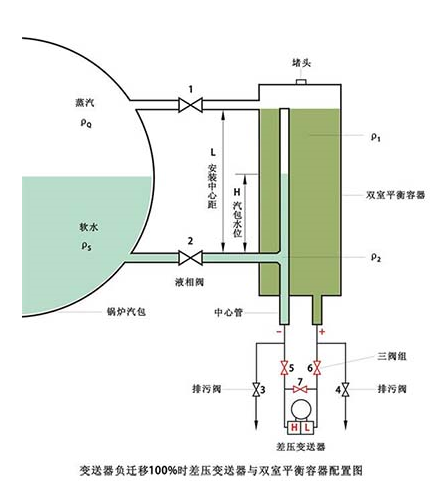

  负迁移差压变送器在测量汽包水位时,差压变送器高压侧(H)与双室平衡容器内层容室相连接,差压变送器低压侧(L)与双室平衡容器外层容室相连接;正迁移迁移差压变送器在测量汽包水位时,差压变送器高压侧(H)与双室平衡容器外层容室相连接,差压变送器低压侧(L)与双室平衡容器内层容室相连接。

  测量锅炉汽包水位的差压式液位计是基于液体静压平衡原理工作的。锅炉的双室平衡容器实际上就是个水位传感器,其作用就是造成一个恒定的水柱静压力,使之与汽包水位形成的水柱静压力相比较,输出二者之差。

  对于平衡容器气相管应连接差压变送器的高压室(H))还是低压室(L),这实质是习惯问题,电力和化工部门的习惯就不同。电力行业习惯是气相管连接变送器的高压室,化工行业则习惯气相管连接变送器的低压室。由于有这样的习惯,所以对双室平衡容器内、外层容室引出的取样管的叫法也不同,如电力行业把外层容室称为“正压管”,内层容室称为“负压管”或“中心管”。而化工行业则按所接差压变送器高(H)、低压室(L)来称呼。

  这样做两者测量汽包水位的原理是相同的,出发点也是一致的。只是对锅炉汽包水位的处理方法有所不同,区别只是一个用正迁移,一个用负迁移。
