【压力变送器厂家】分享变送器的安装方法

作者:华恒仪表 发布日期: 2020-11-26 二维码分享

  新用户安装压力变送器往往是哪里有位置就在哪里面安装,没有一点安装常识,老用户安装是先算好尺寸,再按照安装规范去操作。

  安装的原则性

  某用户购买一台压力变送器,回去没用多久发现显示跳动比较大,不知咋整?打电话垂询!通过沟通得知问题出现在安装上面。

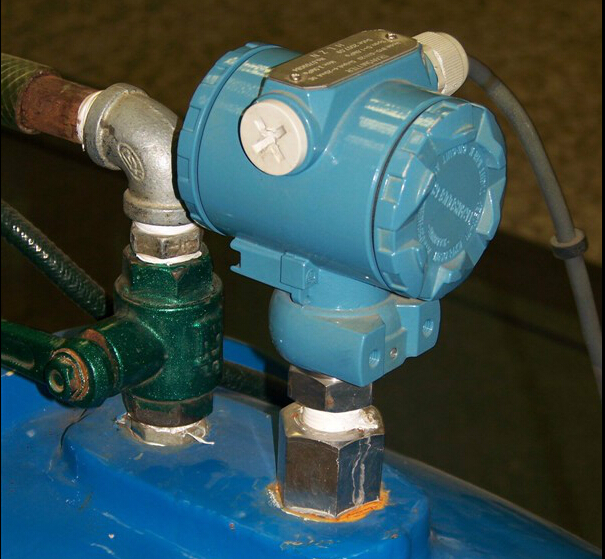

  (见上图)这是新用户安装的压力变送器,为了自已方便看,安装在自已看得的到的地方,这些都是违反安装的原则性。

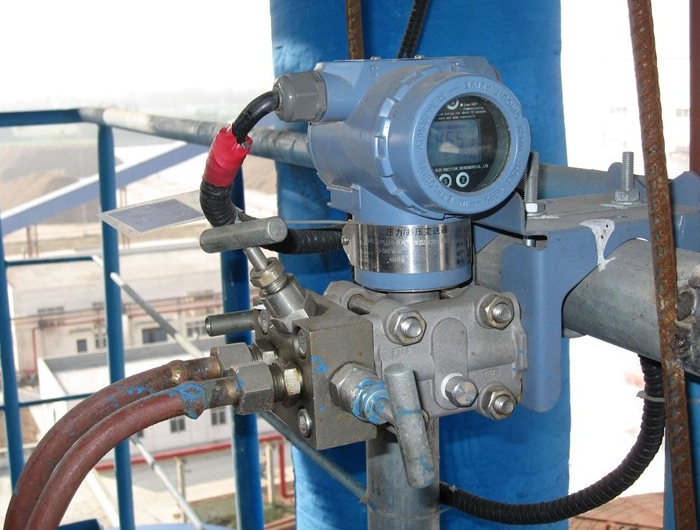

  (见上图)对比下,再看看老用户是如何安装的,这才是正规的安装方式。

  一、安装位置选择的要求

  1.测量气体压力时,取压点应在工艺管道的上半部。

  2.测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0℃~45℃夹角的范围内。

  3.测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0度~45度夹角的范围内。

  4.压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。

  5.压力取源部件与温度取源部件在同一管道上时,压力取源部件应安装在温度取源件的上游侧,压力取源部件的端部不应超出工艺设备和工艺管道的内壁。

  6.对于测量的介质是高温的,必须安装冷凝器,冷凝器的长短根据温度和介质而定,冷却到传感器能够接受的范围。

  7.在垂直工艺管道上测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装,与水平线的夹角应大于30度,在水平工艺管道上宜顺流束成锐角安装。

  8.压力变送器安装位置应光线充足,操作和维护方便,不宜安装在振动、潮湿、高温、有腐蚀性和强磁场干扰的地方,否则会严重影响测量结果和变送器的寿命。

  9.压力变送器安装位置应尽可能靠近取源部件。测量低压的变送器的安装高度宜与取压点高度一致,尤其是测量液体介质和可凝性气体介质。

  二、“安装要求”准备计划

  1、安装前的2个准备

  (1)安装压力变送器时要按照正确的连接线图来正确连接。

  (2)在安装使用压力变送器时需要对压力变送器进行检测,进行计量检定,以防止压力变送器在运输途中损坏或震动,以破坏测量的准确度。

  2、安装后的6个注意事项

  (1)压力变送器应垂直于水平面安装;

  (2)压力变送器测定点与压力变送器安装处在同一水平位置。

  (3)为保证压力变送器不受震动的影响应加装减振装置及固定装置。

  (4)为保证压力变送器不受被测介质高温的影响,应加装充满液体的弯管装置。

  (5)保证密封性,不应有泄漏现象出现,尤其是易燃易爆气体介质和有毒有害介质。

  (6)注意保护变送器引出电缆。在工业现场使用时,建议使用金属管保护或者架空。

  三、安装不能踩的雷区

  (1)就地安装

  压力变送器安装最怕的就是不考虑标准性、原则性、随意性,任由自已的主观意识安装。

  (2)服从式安装

  现在好多用户为了讨好领导,领导说怎么安装就怎么安装,这是典型的服从式安装,这种安装出现的严重后果是精度不准,会有漂移现象发生。
