差压变送器是工业生产中一种非常常见的测量仪表，通过与其周边测量设备的配套，可以很好的同时对于温度、压力、流量和液位进行测量，因为其测量精度很高，所以在许多工业生产领域得广泛的应用。



　　对差压变送器从工作原理到常见的测量应用场景，以及相关的安装使用方法和注意事项，对平时经常出现的问题和故障作一些简要的分析，并结合自己在平常学习和维护中一些方法和经验对差压变送器作一个简要说明。



　　差压变送器的工作原理：来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。



　　简述应用差变的几种测量方式：



　　（一）与节流元件相结合利用节流元件的前后产生的差压值测量液体流量



　　（二）利用液体自身重力产生的压力差，测量液体的高度



　　（三）直接测量不同管道、罐体液体的压力差值。

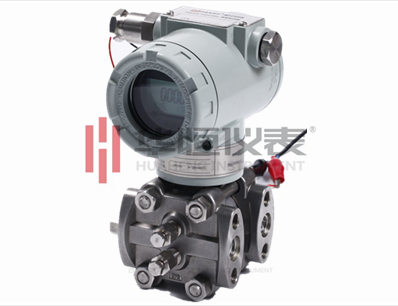

　　差压变送器



　　管道检差压测量差变的安装主要有3个部分：



　　1.电气信号电缆的敷设



　　2.导压管的敷设



　　3.表的安装



　　现场检查一定要仔细认真不放过每一个细节，每一个细节都可能影响到整体，经平常发现和总结导压管堵塞是差压变送器经常发生的问题也是平常处处理较多的问题。在仪表维护中，由于差压变送器导压管排放不及时，或介质脏、粘等原因，正负导压管堵塞是经常发生的事，通常正导压管堵塞的现象是：差压变送器输出下降、上升或不变流量增加时，对变送器（变送器本身进行输出信号开方）。
